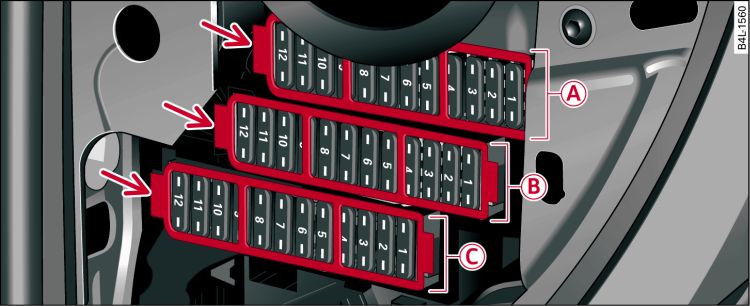

- Fig. 1 Cruscotto, lato sinistro: portafusibili con mascherina in plastica
- Fig. 2 Cruscotto, lato sinistro: copertura del vano fusibili
- Fig. 3 Bagagliaio: rivestimento laterale destro
Un fusibile bruciato si riconosce dai filamenti fusi.
I fusibili si trovano alle estremità destra e sinistra del cruscotto, nonché dietro il rivestimento destro del bagagliaio.
Spegnere il quadro strumenti e disattivare l'utilizzatore elettrico in questione.
Individuare nelle seguenti tabelle il fusibile relativo all'utilizzatore non funzionante.
Rimuovere la copertura relativa.
Per rimuovere eventualmente la mascherina in plastica viola 1), estrarla dal portafusibili afferrandola dal lato più corto Fig. 1.
Prelevare la graffa dal retro della copertura Fig. 2.
Estrarre il fusibile in questione utilizzando l'apposita graffa e sostituirlo con uno di amperaggio uguale.
ATTENZIONE!
Non effettuare riparazioni dei fusibili e non sostituire mai un fusibile bruciato con uno di amperaggio superiore. Si potrebbe danneggiare l'impianto elettrico: pericolo di incendio!
Importante!
Se un fusibile appena sostituito si brucia dopo breve tempo, l'impianto elettrico deve essere sottoposto al più presto ad una verifica presso un'officina specializzata.
Avvertenza
- Nelle tabelle che seguono non vengono prese in considerazione eventuali posizioni non occupate.
- Alcuni degli equipaggiamenti elencati nelle tabelle che seguono sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
1) Dopo lo smontaggio, la mascherina in plastica può essere gettata via.
