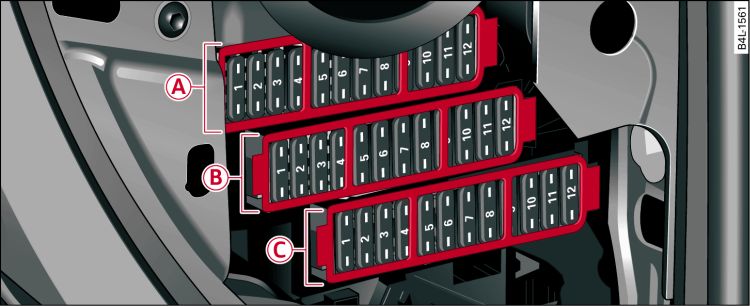

- Fig. 1 Poste de conduite droit : porte-fusibles avec étrier en plastique
Affectation des fusibles sur les véhicules avec direction à gauche
| N° |
Consommateurs |
Ampères |
|---|---|---|
| Porte-fusibles -A- (noir) | ||
| 1 |
Chauffage des sièges arrière |
20 |
| 2 |
Téléphone, prééquipement pour téléphone portable, lecteur de cartes |
5 |
| 3 |
Chauffage de siège avant/ventilation de siège (côté droit du véhicule) |
30/15 |
| 4 |
Contrôle électronique de la stabilité (ESP) |
20 |
| 5 |
Calculateur de porte (côté droit du véhicule) |
15 |
| 6 |
Prises de courant arrière |
25 |
| 7 |
Appui lombaire du siège du passager |
10 |
| 8 |
Allume-cigare avant |
20 |
| 9 |
Prises de courant avant |
25 |
| 10 |
Commande du climatiseur |
10 |
| 11 |
Glacière |
15 |
| 12 |
Module de puissance intelligent du passager |
15 |
| Porte-fusibles -B- (marron) | ||
| 1 |
Système électronique du phare (côté droit du véhicule) |
10 |
| 2 |
Correcteur d'assiette |
5 |
| 3 |
Prééquipement pour téléphone |
5 |
| 4 |
Assistant de changement de voie |
5 |
| 5 |
Contrôle électronique de la stabilité (ESP) |
5 |
| 6 |
Boîte de vitesses automatique |
5/20 |
| 7 |
Contrôle électronique de la stabilité (ESP) |
5 |
| 8 |
Coulisse du passage des rapports sur boîte de vitesses automatique |
5 |
| 9 |
Aide au stationnement |
5 |
| 10 |
Airbag |
5 |
| 11 |
Chauffage des sièges arrière |
5 |
| 12 |
Climatiseur |
5 |
| Porte-fusibles -C- (rouge) | ||
| 1 |
Combiné d'instruments |
10 |
| 2 |
Caméra de recul |
5 |
| 3 |
Lecteur CD, lecteur DVD |
5 |
| 4 |
Écran du MMI |
5 |
| 5 |
Boîte de vitesses automatique |
15 |
| 6 |
Boîte de vitesses automatique / pompe à huile de la boîte de vitesses |
30 |
| 7 |
Segment 1 du toit en verre panoramique |
20 |
| 8 |
Segment 2 du toit en verre panoramique |
20 |
| 9 |
Store du toit en verre panoramique |
20 |
| 11 |
Lève-glaces (côté droit du véhicule) |
35 |
| 12 |
Module de commande arrière pour climatiseur |
10 |
Affectation des fusibles sur les véhicules avec direction à droite
| N° |
Consommateurs |
Ampères |
|---|---|---|
| Porte-fusibles -A- (noir) | ||
| 1 |
Chauffage des sièges arrière |
20 |
| 2 |
Téléphone, prééquipement pour téléphone portable, lecteur de cartes |
5 |
| 3 |
Chauffage de siège avant/ventilation de siège (côté droit du véhicule) |
30/15 |
| 4 |
Contrôle électronique de la stabilité (ESP) |
20 |
| 5 |
Calculateur de porte (côté droit du véhicule) |
15 |
| 6 |
Module de puissance intelligent du conducteur |
30 |
| 7 |
Appui lombaire du siège du conducteur |
10 |
| 8 |
Éclairage du module de puissance intelligent (côté gauche du véhicule) |
25 |
| 9 |
Éclairage du module de puissance intelligent (côté droit du véhicule) |
25 |
| 10 |
Combiné d'instruments |
10 |
| 11 |
Glacière |
15 |
| 12 |
Module de puissance intelligent du passager |
15 |
| Porte-fusibles -B- (marron) | ||
| 1 |
Système électronique du phare (côté droit du véhicule) |
10 |
| 2 |
Correcteur d'assiette |
5 |
| 3 |
Prééquipement pour téléphone |
5 |
| 4 |
Assistant de changement de voie |
5 |
| 5 |
Contrôle électronique de la stabilité (ESP) |
5 |
| 6 |
Boîte de vitesses automatique |
5/20 |
| 7 |
Contrôle électronique de la stabilité (ESP) |
5 |
| 8 |
Coulisse du passage des rapports sur boîte de vitesses automatique |
5 |
| 9 |
Aide au stationnement |
5 |
| 10 |
Calculateur Gateway |
5 |
| 11 |
Borne 15 (habitacle) |
5 |
| 12 |
Réglage du site des phares |
5 |
| Porte-fusibles -C- (rouge) | ||
| 1 |
Combiné d'instruments |
10 |
| 2 |
Caméra de recul |
5 |
| 3 |
Lecteur CD, lecteur DVD |
5 |
| 4 |
Écran du MMI |
5 |
| 5 |
Boîte de vitesses automatique |
15 |
| 6 |
Boîte de vitesses automatique / pompe à huile de la boîte de vitesses |
30 |
| 7 |
Segment 1 du toit en verre panoramique |
20 |
| 8 |
Segment 2 du toit en verre panoramique |
20 |
| 9 |
Store du toit en verre panoramique |
20 |
| 10 |
Contact-démarreur électronique,
réglage électrique de la colonne de direction |
30 |
| 11 |
Lève-glaces (côté droit du véhicule) |
35 |
| 12 |
Modules de commande de la colonne de direction |
10 |
