Manual de instrucciones Audi Q7 versión año 2010
Dotación de fusibles en vehículos con volante a la izquierda
N°
Consumidor
Amperios

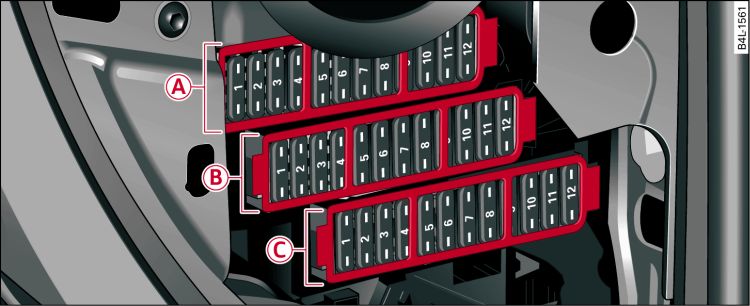

Portafusibles -A- (negro)
1
Calefacción del asiento, detrás
20
2
Teléfono, instalación para teléfono móvil, lector de tarjetas
5
3
Calefacción del asiento delante/Ventilación del asiento (lado derecho del vehículo)
30/15
4
Programa electrónico de estabilización (ESP)
20
5
Unidad de control de la puerta (lado derecho del vehículo)
15
6
Tomas de corriente, detrás
25
7
Apoyo lumbar del asiento del acompañante
10
8
Encendedor, delante
20
9
Tomas de corriente, delante
25
10
Panel de mandos del climatizador
10
11
Minibar
15
12
Módulo de control ILM (acompañante)
15
Portafusibles -B- (marrón)
1
Electrónica de los faros (lado derecho del vehículo)
10
2
Regulación de nivel
5
3
Instalación para teléfono
5
4
Sistema de asistencia para cambiar de carril
5
5
Programa electrónico de estabilización (ESP)
5
6
Cambio automático
5/20
7
Programa electrónico de estabilización (ESP)
5
8
Panel de mando del cambio automático
5
9
Ayuda de aparcamiento
5
10
Airbag
5
11
Calefacción del asiento, detrás
5
12
Climatizador
5
Portafusibles -C- (rojo)
1
Cuadro de instrumentos
10
2
Cámara de marcha atrás
5
3
Reproductor de CDs, unidad lectora de DVDs
5
4
Pantalla del MMI
5
5
Cambio automático
15
6
Cambio automático/Bomba de aceite del cambio
30
7
Techo panorámico de cristal (segmento 1)
20
8
Techo panorámico de cristal (segmento 2)
20
9
Persianilla del techo panorámico de cristal
20
11
Elevalunas (lado derecho del vehículo)
35
12
Panel del climatizador en la parte trasera
10
Dotación de fusibles en vehículos con volante a la derecha
N°
Consumidor
Amperios
Portafusibles -A- (negro)
1
Calefacción del asiento, detrás
20
2
Teléfono, instalación para teléfono móvil, lector de tarjetas
5
3
Calefacción del asiento delante/Ventilación del asiento (lado derecho del vehículo)
30/15
4
Programa electrónico de estabilización (ESP)
20
5
Unidad de control de la puerta (lado derecho del vehículo)
15
6
Módulo de control ILM (conductor)
30
7
Apoyo lumbar del asiento del conductor
10
8
Módulo de control ILM (iluminación lado izquierdo del vehículo)
25
9
Módulo de control ILM (iluminación lado derecho del vehículo)
25
10
Cuadro de instrumentos
10
11
Minibar
15
12
Módulo de control ILM (acompañante)
15
Portafusibles -B- (marrón)
1
Electrónica de los faros (lado derecho del vehículo)
10
2
Regulación de nivel
5
3
Instalación para teléfono
5
4
Sistema de asistencia para cambiar de carril
5
5
Programa electrónico de estabilización (ESP)
5
6
Cambio automático
5/20
7
Programa electrónico de estabilización (ESP)
5
8
Panel de mando del cambio automático
5
9
Ayuda de aparcamiento
5
10
Unidad de control del gateway
5
11
Borne 15 (habitáculo)
5
12
Regulación del alcance de las luces
5
Portafusibles -C- (rojo)
1
Cuadro de instrumentos
10
2
Cámara de marcha atrás
5
3
Reproductor de CDs, unidad lectora de DVDs
5
4
Pantalla del MMI
5
5
Cambio automático
15
6
Cambio automático/Bomba de aceite del cambio
30
7
Techo panorámico de cristal (segmento 1)
20
8
Techo panorámico de cristal (segmento 2)
20
9
Persianilla del techo panorámico de cristal
20
10
Cerradura de encendido electrónica,
ajuste eléctrico de la columna de dirección30
11
Elevalunas (lado derecho del vehículo)
35
12
Módulo de conmutadores en la columna de dirección
10
