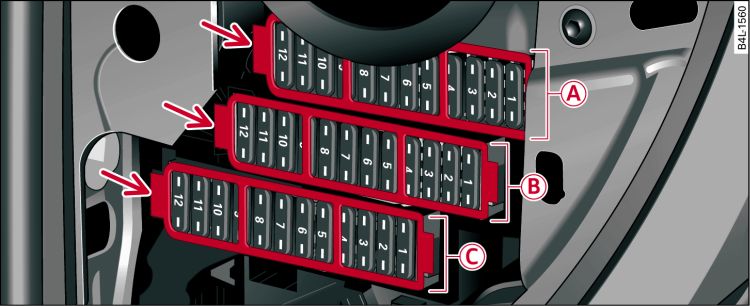

- Abb.1 Cockpit links: Sicherungsträger mit Kunststoffbügel
- Abb.2 Cockpit links: Sicherungsdeckel
- Abb.3 Gepäckraum rechts: Seitenverkleidung
Durchgebrannte Sicherungen sind am durchgeschmolzenen Metallstreifen erkennbar.
Die Sicherungen befinden sich an der linken und rechten Stirnseite des Cockpits und hinter der rechten Seitenverkleidung im Gepäckraum.
Schalten Sie die Zündung und den betroffenen Verbraucher aus.
Finden Sie in den folgenden Tabellen heraus, welche Sicherung zu dem Verbraucher gehört.
Entfernen Sie die entsprechende Abdeckung.
Um ggf. den violettfarbenen Kunststoffbügel1) zu entfernen, ziehen Sie ihn an der schmalen Seite aus dem Sicherungsträger heraus Abb.1.
Nehmen Sie die Klammer von der Rückseite des Sicherungsdeckels Abb.2.
Ziehen Sie die Sicherung mit der Klammer heraus und ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung gleicher Stärke.
ACHTUNG!
Reparieren Sie Sicherungen nicht und ersetzen Sie niemals eine durchgebrannte Sicherung durch eine Sicherung mit höherer Amperezahl. Es können Schäden an der elektrischen Anlage auftreten - Brandgefahr!
Vorsicht!
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch, muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb überprüft werden.
Hinweis
- Nicht belegte Sicherungsplätze sind in den folgenden Tabellen nicht aufgeführt.
- Einige der in den folgenden Tabellen aufgeführten Ausstattungen gehören nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.
1) Nach der Demontage kann der Kunststoffbügel entsorgt werden.
