Erimiş bir metal şerit, sigortanın yandığını gösterir.
-
- Şek. 303 Sürücü ayak bölmesi (soldan direksiyon): Ayak desteği -A-, Ön yolcu ayak bölmesi (sağdan direksiyon): Kapak -B-
-

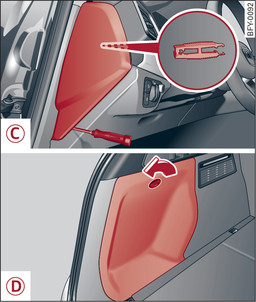

- Şek. 304Sürücü tarafı kokpit (soldan/sağdan direksiyon): Kapak -C-, Bagaj bölmesi sol: Kapak -D-
Sigortalar ayak bölmesinde ayak desteğinin altında (soldan direksiyonlu) -A- veya bir kapağın arkasında (sağdan direksiyonlu) -B- bulunmaktadır. Diğer sigortalar kokpitin alın tarafında (sürücü tarafı) -C- ve bagaj bölmesindeki sol kapağın altında -D- yer almaktadır.
Kontağı ve tüm tüketicileri kapatın.
Aşağıdaki tabloda hangi sigortanın tüketici aksama ait olduğunu bulabilirsiniz.
Alet takımından tornavidayı ve değiştirilebilir tork takımını çıkarın Link►.
Ayak desteğini veya ilgili kapağı çıkartın.
Gerekirse, renkli plastik askıyı sigorta kutusundan dışarı çekin
Şek.►.
Bundan sonra plastik askı imha edilebilir.
Kapağın arka tarafındaki kıskacı alın -C-.
Sigortayı kıskaç ile dışarı çekin.
Yanmış sigortayı sadece aynı güçte bir sigorta ile değiştirin.
Ayak desteğini veya kapağı tekrar takın.
Sigortaların renkli kodlamaları
Renk
|
Akım gücü Amper |
siyah
|
1 |
Eflatun
|
3
|
|
açık kahverengi
|
5 |
kahverengi
|
7,5
|
|
kırmızı
|
10 |
mavi
|
15
|
|
sarı
|
20 |
beyaz veya şeffaf
|
25
|
|
yeşil
|
30 |
turuncu
|
40 |
DİKKAT
Sigortaları onarmayın ve yanmış bir sigortayı asla daha yüksek Amper li bir sigorta ile değiştirmeyin. Elektrik sisteminde hasarlar ortaya çıkabilir -- Yangın tehlikesi!
ÖNEMLİ
Yeni takılan sigorta kısa bir süre sonra tekrar yanarsa, elektrik sistemi en kısa sürede Yetkili Servise kontrol ettirilmelidir.
Not
- Boş olan sigorta alanları aşağıdaki tabloda verilmemiştir.
- Aşağıdaki şekillerde gösterilen bazı donanımlar, sadece bazı modeller için geçerlidir veya ek donanımlardır.
