Park yardımı plus/park asistanına sahip araçlar için geçerli
-

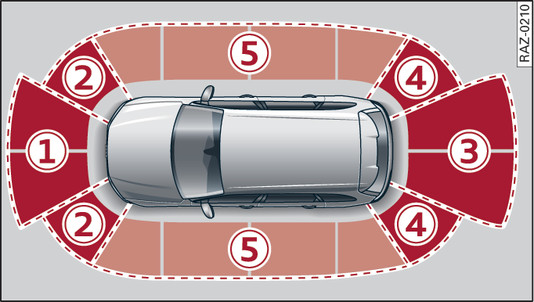

- Şek. 139Temsili gösterim: Ultrasonik sensörlerinin algılama alanları
-

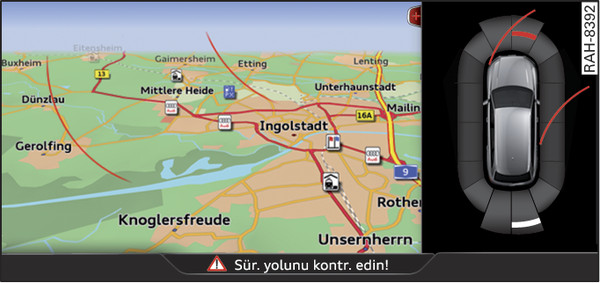

- Şek. 140Bilgilendirici sistem: Optik mesafe göstergesi
Park yardımı plus, park etme sırasında engellere karşı akustik ve optik uyarılar ile size destek olur.
Ön ve arka tamponda sensörler bulunur. Bunlar bir engel algıladığında, size akustik ve optik sinyallerle uyarıda bulunur.
Sensörlerin etiket, tortu vb. ile kapatılmamasına dikkat edin, aksi takdirde sistem fonksiyon kısıtlanır. Temizlik notları Link►.
Gösterim alanı başlangıcı:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Akustik uyarılar
Sürüş yolunuz içinde algılanan bir engele yaklaştıkça, akustik sinyaller arasındaki zaman aralığı da kısalır. Ön ve arka alanda yaklaşık 0,30 m altındaki bir mesafede sürekli bir ses duyulur. Aracın yanındaki yan alanda* yaklaşık 0,20 m altındaki bir mesafede sürekli bir ses duyulur. Daha fazla ileriye veya geriye gitmeyin ►, ►.
Görsel uyarılar
Bilgilendirici sistemin ekranındaki görsel uyarılar, kritik araç alanını algılamak ve bir engele olan mesafeyi tahmin etmek için yardımcı olur
Şek.140►.
Kırmızı bir segment sürüş yolunda bulunan engeli belirtir. Kırmızı çizgiler direksiyon hareketine göre beklenen sürüş yolunu belirtir. Beyaz bir segment sürüş yolu dışında bulunan engeli belirtir. Araç engele ne kadar yaklaşırsa, segmentte araca o kadar yaklaşır. Sondan bir önceki işaret görüntülendiğinde, çarpma alanına ulaşılmıştır. Çarpışma alanındaki engeller - sürüş yolu dışındakiler dahil - kırmızı ile gösterilir. Öne veya arkaya daha fazla gitmeyin ►, ►!
Not
- Yan alandaki* segmentler, geçerken algılanır ve değerlendirilir. Kontağı kapatır ve tekrar açarsanız veya kapıyı açarsanız ya da araç belirli bir süre durduğunda, çevre değişmiş olabilir. Bu durumda alan algılanana ve değerlendirilene kadar, yan alan* siyah olarak gösterilir.
- Bir engele olan mesafe sabit kalırsa, mesafe uyarıcının sesi birkaç saniye sonra tamamen sessiz kalana kadar azaltılır (sürekli ses bölgesiyle ilgili değildir). Bir engele, sessize almadan öncekinden daha fazla yaklaşılırsa, ses tekrar duyulur. Engel, sessize alınmadan öncekinden daha fazla uzaktaysa, ses çıkmaz. Hareket ederken araç çevresine dikkat edin.
- Algılanmış römork işletiminde arkada ve yanda* mesafe uyarısı gerçekleşmez. Fakat ön alanın denetlenmesi aktif kalır. Optik gösterge römork kullanımına geçer. Sonradan takılan römork düzeneğinde fonksiyonların kapatılması sağlanamayabilir.
