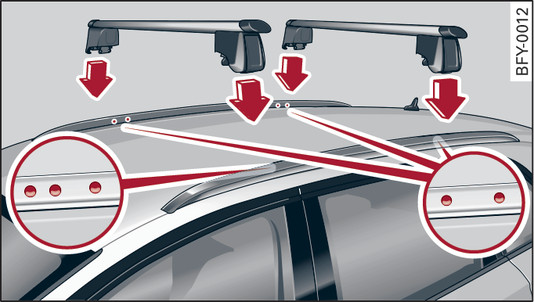

- Bild 85 Takreling: fästpunkter
-

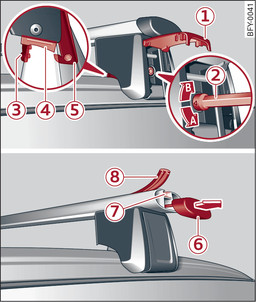

- Bild 86 Takreling: montera takräcke
När bagage eller annan last ska transporteras på taket ska följande beaktas:
- Endast speciellt anpassade takräcken får användas. Dessa takräcken utgör basen för ett komplett takräckesystem. För att transportera sportutrustning behövs ytterligare påbyggnadsdetaljer/hållare. Vi rekommenderar takräcken och påbyggnadsdetaljer ur Audis tillbehörsprogram.
- Var vid monteringen av takräckena uppmärksam på att de monteras endast på de avsedda ställena på taket bild 85►.
- Observera bilens tillåtna axeltryck, den tillåtna totalvikten och bilens tillåtna taklast länk►. Taklasten är summan av takräckets vikt, påbyggnadsdelarna och lastens vikt. Beakta dock den tillåtna lastvikten för det använda räckesystemet.
Montera takräcke
Gäller för bilar som levereras med takräcke från fabrik
Takräcket består av en främre och en bakre del, en täckprofil och en momentnyckel. På takrelingens insida finns två hål för det bakre takräcket. För att undvika att det främre och det bakre takräcket förväxlas vid montering finns det tre hål på insidan av den främre vänstra takrelingen och två hål på den högra
bild 85►.
- Innan takräcket sätts på ska kåpan -1- fällas uppåt.
- Lossa skruvarna till vänster och höger i riktning -A- med momentnyckeln -2- till anslag. Se till att pilen på momentnyckeln och pilen på skruven ligger exakt mittemot varandra.
- Rengör anliggningsgummit -4- och takrelingen runt fästpunkterna.
- Sätt försiktigt på takräcket över hålen på takrelingen. Säkerställ att dekalen sitter på bilens vänstra sida och den tryckta pilen visar färdriktningen.
- För in stiften -3- i hålen. Klon -5- måste gripa in i takrelingens kant. Se till att anliggningsgummit -4- ligger på jämnt med takrelingen.
- Dra fast skruven med momentnyckeln i riktningen -B-. Se till att pilen på momentnyckeln och pilen på skruven ligger exakt mittemot varandra. Ett åtdragningsmoment på 6 Nm krävs.
- Upprepa stegen för de andra fästpunkterna på takräcket.
Montera påbyggnadsdelar
Gäller för bilar som levereras med takräcke från fabrik
- För att montera påbyggnadsdelar på takräcket drar du av kåpan -6-.
- Skjut in påbyggnadsdelen i T-spåret -7-.
- Fäst påbyggnadsdelarna med hjälp av den medlevererade monteringsanvisningen.
- Stäng kåpan -6-.
Föra in täckprofil
Gäller för bilar som levereras med takräcke från fabrik
- Efter att du har monterat påbyggnadsdelarna, förslut de öppna ställena i T-spåret -7- med täckprofilen -8-.
- Om du inte vill använda några påbyggnadsdelar försluter du hela T-spåret -7- med täckprofilen -8-.
- Skär eventuellt till täckprofilen i den längd som behövs.
VARNING
- Beakta monteringsanvisningen för takräcket. Om du inte låser fast takräcket och taklasten ordentligt, kan räcket eller lasten lossna från bilen och orsaka en olycka.
- Om du använder ett takräcke ändras bilens köregenskaper på grund av den ändrade tyngdpunkten respektive på grund av den ökade vindfångsytan – olycksrisk! Anpassa därför alltid körsättet och hastigheten till omständigheterna. Vi rekommenderar en maximal hastighet på 130 km/h.
- Fördela lasten jämnt på takräcket och överskrid inte takräckets maximala bredd eller taklastens tillåtna totalvikt.
- Takräckets skruvar och anslutningar ska kontrolleras och eventuellt efterdras innan man börjar köra och därefter kontrolleras igen med jämna mellanrum. Om så inte sker kan takräcket respektive påbyggnadsdelarna komma att sitta löst eller till och med lossna - olycksrisk!
VIKTIGT
- Om du använder andra takräcken, eller om räckena inte är korrekt monterade, gäller inte garantin vid eventuella skador som orsakas av takräckena. Följ därför noga monteringsanvisningen som följer med lasthållaren.
- För att undvika skador ska du montera av takräcket och eventuella påbyggnadsdelar innan du kör in i en automattvätt.
- Var uppmärksam så att den öppnade bakluckan och panoramasolluckan i glas* inte slår emot taklasten.
Miljövård
Genom det högre luftmotståndet förbrukar din bil mer bränsle. Ta därför av takräcket efter användning.
Observera
(Gäller för bilar levererade med takräcken från fabrik:) Vid monteringen av det från fabriken levererade takräcket anpassas ESC-systemet via en sensor till den ändrade tyngdpunkten som kan bli följden av den extra belastningen.
