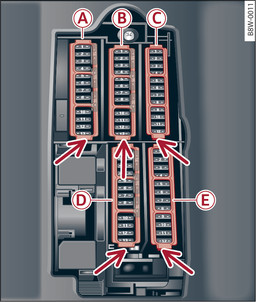

- Илл. 305 Пространство для ног водителя (левостороннее рулевое управление): блок предохранителей с пластмассовой скобой
-

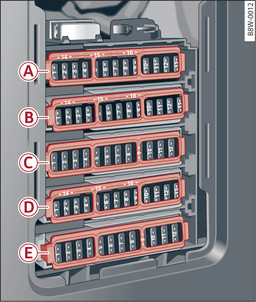

- Илл. 306 Пространство для ног переднего пассажира (правостороннее рулевое управление): блок предохранителей с пластмассовой скобой
Блок предохранителей -A- (коричневый) | |
№ | Потребитель |
2
|
Расходомер массы воздуха, регулятор фаз газораспределения, насос охладителя наддувочного воздуха |
3
|
Заслонки выхлопной трубы, форсунки, вход радиатора, обогрев картера |
4
|
Вакуумный насос, водяной насос системы нагрева, датчик сажевого фильтра, датчик биодизельного топлива, заслонки выхлопной трубы |
5 | Датчик стоп-сигналов |
6 | Клапаны двигателя, регулятор фаз газораспределения |
7
|
Лямбда-зонды, расходомер массы воздуха |
8
|
Водяной насос, насос высокого давления, регулировочный клапан высокого давления, расходомер массы воздуха |
9
|
Водяной насос системы нагрева |
10
|
Датчик давления масла, датчик температуры масла |
11
|
Датчик хода педали сцепления, запуск двигателя |
12
|
Клапаны двигателя |
13
|
Вентилятор системы охлаждения |
14
|
Форсунки, блок управления двигателя |
15
|
Катушки зажигания, лямбда-зонд |
16
|
Топливный насос |
Блок предохранителей -B- (красный) | |
№ | Потребитель |
1
|
Охранная сигнализация |
2
|
Блок управления двигателя |
3
|
регулировка поясничной опоры; |
4
|
Передающий механизм автоматической коробки передач |
5
|
Звуковой сигнал |
6
|
Электромеханический стояночный тормоз |
7
|
Блок управления Gateway |
8
|
Лампы в потолочной панели |
9
|
Система аварийного вызова |
10
|
Блок управления подушками безопасности |
11
|
Система контроля курсовой устойчивости (ESC) |
12
|
Диагностическая розетка, датчик света/дождя |
13
|
Климатическая установка |
14
|
Блок управления правой передней дверью |
15
|
Компрессор кондиционера |
Блок предохранителей -C- (чёрный) | |
№ | Потребитель |
1
|
Система обогрева передних сидений |
2
|
Стеклоочистители |
3
|
Электроника фар слева |
4
|
Панорамная стеклянная панель крыши |
5
|
Блок управления левой передней дверью |
6
|
Розетки |
7
|
Блок управления правой задней дверью |
8
|
Полный привод |
9
|
Электроника фар справа |
10
|
Система омывания стёкол/система очистки фар |
11
|
Блок управления задней левой дверью |
12
|
Автономный отопитель |
Блок предохранителей -D- (чёрный) | |
№ | Потребитель |
1
|
Вентиляция сидений, зеркало заднего вида, климатическая установка, задняя панель управления климатической установки, обогрев ветрового стекла |
2
|
Gateway, климатическая установка |
3
|
Резонатор/резонатор системы выпуска ОГ |
4
|
Датчик хода сцепления |
5 | Запуск двигателя |
7
|
Заднее гнездо USB для зарядки |
8
|
Система открывания ворот гаража, электромеханическая активная система стабилизации поперечной устойчивости |
9
|
Adaptive cruise control |
10
|
Внешний звук, модуль педали |
11 | Видеокамера |
12 | Фара справа |
13
|
Фара слева |
14
|
Клапан охлаждения трансмиссионного масла |
16
|
Подготовка под развлекательную систему для задних пассажиров (RSE) |
Блок предохранителей -E- (красный) | |
№ | Потребитель |
1
|
Катушки зажигания |
2
|
Клапаны двигателя |
6
|
Автоматическая коробка передач |
7
|
Щиток приборов |
8
|
Климатическая установка (вентилятор) |
10
|
Динамическое управление |
11
|
Запуск двигателя
|
