Перегоревший предохранитель можно распознать по расплавленной металлической пластинке.
-
- Илл. 303 Пространство для ног водителя (автомобиль с левосторонним расположением рулевого управления): площадка для левой ноги -A-, пространство для ног переднего пассажира (автомобиль с правосторонним расположением рулевого управления): крышка -B-
-

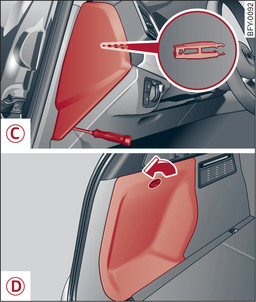

- Илл. 304 Место водителя (автомобиль с левосторонним/правосторонним расположением рулевого управления): крышка -C-, левая часть багажного отсека: крышка -D-
Предохранители расположены под площадкой для левой ноги в пространстве для ног (автомобиль с левосторонним расположением рулевого управления) -A- или под крышкой (автомобиль с правосторонним расположением рулевого управления) -B-. Дополнительные предохранители расположены с торцевой стороны места водителя -C- и под левой крышкой в багажном отсеке -D-.
Выключить зажигание и все потребители тока.
Определить на основе следующей таблицы соответствие предохранителя тому или иному потребителю тока.
Взять из комплекта инструмента отвёртку и переставную насадку Torx ссылка►.
Снять опору для ноги или соответствующую крышку.
При необходимости, вынуть цветную пластмассовую скобу из блока предохранителей
илл. ►.
Пластмассовую скобу после этого можно отправить на утилизацию.
Снять зажим с обратной стороны крышки -C-.
Пинцетом вынуть перегоревший предохранитель.
Заменить перегоревший предохранитель новым, рассчитанным на такую же силу тока.
Установить опору для ноги или крышку на прежнее место.
Цветовая маркировка предохранителей
Цвет
|
Сила тока в амперах |
чёрный
|
1 |
лиловый
|
3
|
|
светло-коричневый
|
5 |
коричневый
|
7,5
|
|
красный
|
10 |
синий
|
15
|
|
жёлтый
|
20 |
белый или прозрачный
|
25
|
|
зелёный
|
30 |
оранжевый
|
40 |
ВНИМАНИЕ
Не ремонтировать предохранители и ни в коем случае не заменять перегоревший предохранитель предохранителем, рассчитанным на бóльшую силу тока. Это может привести к повреждениям в системе электрооборудования автомобиля – опасность возгорания!
ОСТОРОЖНО
При быстром перегорании нового предохранителя как можно скорее проверить на специализированном предприятии систему электрооборудования.
Примечание
- Пустые места для предохранителей не указываются в нижеприведённой таблице.
- Некоторые из приведённых в следующих таблицах приборов управления имеются только в определённых моделях или поставляются по заказу.
