Для автомобилей с системой помощи при парковке plus/парковочным ассистентом
-

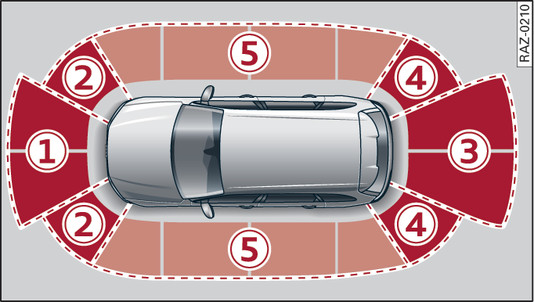

- Илл. 139 Схематическое изображение: зоны действия ультразвуковых датчиков
-

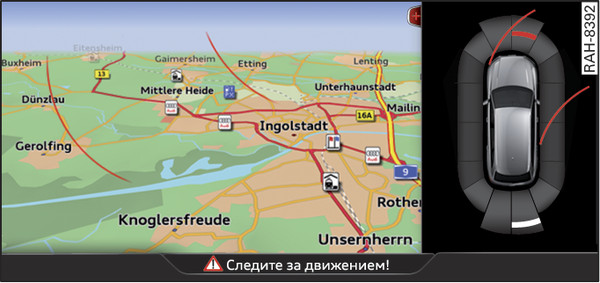

- Илл. 140 Информационно-развлекательная система: визуальная индикация расстояния до препятствия
Система помощи при парковке plus помогает водителю при парковке, акустически и визуально предупреждая о препятствиях.
В переднем и заднем бамперах расположены сенсоры. При распознании ими препятствия водитель получает звуковой и оптический сигналы.
Следить за отсутствием на сенсорах наклеек, отложений и иных помех, поскольку они могут нарушить работоспособность системы. Указания по очистке ссылка►.
Зона отображения начинается ориентировочно:
-1-
|
1,20 м |
-2-
|
0,90 м
|
|
-3-
|
1,60 м |
-4-
|
0,90 м
|
|
-5-*
|
0,90 м1) |
Акустические предупреждения
Чем ближе автомобиль приближается к распознанному препятствию, тем короче становится временной промежуток между акустическими сигналами. Продолжительный сигнал звучит, когда расстояние до препятствия впереди или сзади становится менее 0,30 м. Для препятствий сбоку* от автомобиля продолжительный сигнал включается при расстоянии менее 0,20 м. Запрещено продолжать движение вперёд или назад ►, ►.
Визуальные предупреждения
Визуальные предупреждения на дисплее информационно-развлекательной системы помогают контролировать критическую зону автомобиля и оценивать расстояние до препятствия
илл. 140►.
Красные сегменты показывают опознанные препятствия на пути движения. Красные линии, в зависимости от поворота управляемых колёс, показывают предполагаемый путь движения. Белый сегмент показывает опознанное препятствие, находящееся в стороне от пути движения. Чем ближе автомобиль к препятствию, тем ближе красные сегменты к автомобилю. Появление предпоследнего сегмента означает, что автомобиль находится в зоне вероятного столкновения. В зоне столкновения все препятствия - даже в стороне от пути движения - отображаются красным цветом. Дальнейшее движение передним или задним ходом запрещено ►, ►!
Примечание
- Сегменты в боковой зоне* регистрируются и анализируются при движении мимо них. Окружающая обстановка может измениться после включения и включения зажигания, открывания двери или после стоянки автомобиля в течение некоторого времени. В таком случае боковая зона* отображается чёрным цветом до тех пор, пока не будет снова обработана.
- Если расстояние до препятствия не изменяется, громкость звуковых сигналов спустя пару секунд начинает постепенно снижаться вплоть до полного отключения (не относится к области непрерывного звукового сигнала). Если расстояние до препятствия становится меньше, чем до отключения звука, сигнал снова включается. Если расстояние до препятствия становится больше, чем до отключения звука, сигнал не включается. При начале движения контролировать окружение автомобиля.
- Если распознан режим движения с прицепом, не происходит предупреждение о приближении к препятствию сзади и сбоку*. Сенсоры передней окружающей зоны остаются активными. Визуальная индикация переключается на режим эксплуатации прицепа. При дополнительно установленном тягово-сцепном устройстве невозможно обеспечить, чтобы функции выключались.
