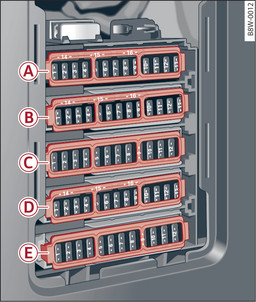

- Fig. 305Spațiul pentru picioare de pe partea șoferului (autovehicule cu volan pe stânga): panou de siguranțe cu mâner din material plastic
-

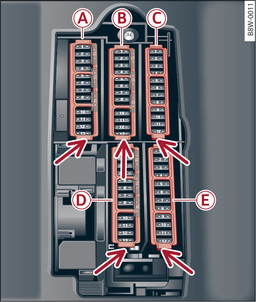

- Fig. 306Spațiul pentru picioare de pe partea pasagerului față (autovehicule cu volan pe dreapta): panou de siguranțe cu mâner din material plastic
Panou de siguranțe -A- (maro) | |
Nr. | Consumator |
2
|
Debitmetru de aer, reglarea arborilor cu came, pompa intercooler |
3
|
Clapete gaze evacuare, injectoare, admisie radiator, încălzire carter |
4
|
Pompă de vacuum, pompă pentru apa de încălzire, senzor de particule, senzor de biodiesel, clapete gaze evacuare |
5 | Senzor lumină frână |
6 | Supape motor, reglarea arborilor cu came |
7
|
Sonde lambda, debitmetru de aer |
8
|
Pompă de apă, pompă de înaltă presiune, supapă de reglare a presiunii înalte, debitmetru de aer |
9
|
Pompă pentru apa de încălzire |
10
|
Senzor de presiune a uleiului, senzor de temperatură a uleiului |
11
|
Senzor cursă ambreiaj, pornire motor |
12
|
Supape motor |
13
|
Ventilatorul radiatorului |
14
|
Injectoare, unitatea de comandă a motorului |
15
|
Bobine de inducție, sonde lambda |
16
|
Pompa de combustibil |
Panoul de siguranțe -B- (roșu) | |
Nr. | Consumator |
1
|
Instalația de alarmă antifurt |
2
|
Unitatea de comandă a motorului |
3
|
Suportul lombar |
4
|
Ansamblul schimbătorului de viteze la transmisia automată |
5
|
Claxonul |
6
|
Frâna de parcare electromecanică |
7
|
Unitatea de comandă gateway |
8
|
Iluminare interioară în capitonajul plafonului |
9
|
Sistemul de apel de urgență |
10
|
Unitate de comandă airbag |
11
|
Controlul electronic al stabilității (ESC) |
12
|
Priză diagnoză, senzor de lumină/ploaie |
13
|
Sistemul de aer condiționat |
14
|
Unitate de comandă portieră dreapta față |
15
|
Compresorul de climatizare |
Panou siguranțe -C- (negru) | |
Nr. | Consumator |
1
|
Încălzirea scaunelor față |
2
|
Ștergătoarele de parbriz |
3
|
Sistemul electronic al farului din partea stângă |
4
|
Plafonul panoramic din sticlă |
5
|
Unitate de comandă portieră stânga față |
6
|
Prize |
7
|
Unitate de comandă portieră dreapta spate |
8
|
Tracțiune integrală |
9
|
Electronică far dreapta |
10
|
Instalația de spălare a geamurilor/instalația de curățare a farurilor |
11
|
Unitate de comandă portieră stânga spate |
12
|
Încălzirea în staționare |
Panoul de siguranțe -D- (negru) | |
Nr. | Consumator |
1
|
Ventilare scaune, oglindă retrovizoare, sistemul de aer condiționat, panou de operare a sistemului de aer condiționat spate, încălzire parbriz |
2
|
Gateway, instalație de climatizare |
3
|
Soundaktor/instalația de evacuare a gazelor cu sunet |
4
|
Senzor pentru cursa ambreiajului |
5 | Pornire motor |
7
|
Mufă de încărcare USB spate |
8
|
Telecomandă poartă garaj, stabilizarea electromecanică activă antiruliu |
9
|
Adaptive cruise control |
10
|
Sound exterior, modul pedale |
11 | Camera video |
12 | Far dreapta |
13
|
Farul stânga |
14
|
Supapă răcire ulei transmisie |
16
|
Pregătire Rear Seat Entertainment |
Panou de siguranțe -E- (roșu) | |
Nr. | Consumator |
1
|
Bobinele |
2
|
Supape motor |
6
|
Cutie de viteze automată |
7
|
Planșă de bord |
8
|
Sistemul de aer condiționat (ventilatorul) |
10
|
Direcția dinamică |
11
|
Pornire motor
|
