Cele două cabluri pentru pornirea asistată trebuie conectate în succesiunea corectă.
-
- Fig. 299Compartimentul motor: contacte pentru cablul de pornire asistată sau redresor
-

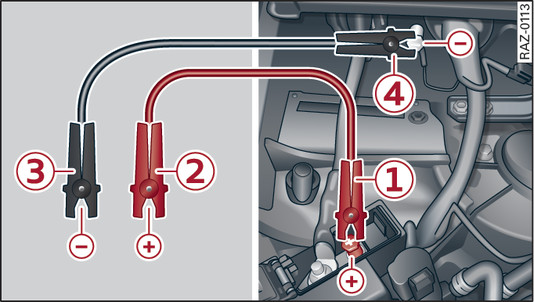

- Fig. 300Conectarea cablului pentru pornire asistată
Contactele pentru cablul de pornire asistată se află în compartimentul motor.
Țineți cont de indicațiile referitoare la bateria autovehiculului legătură►.
Conectarea polului plus la capătul plus al cablului (roșu)
Rabatați capacul de culoare roșie de la polul plus
fig.299►.
Prindeți un capăt al cablului de plus (roșu) la bolțul de pornire asistată -1-
fig.300► a autovehiculului dumneavoastră.
Prindeți celălalt capăt al cablului plus (roșu) la borna plus -2- a sursei de tensiune.
Conectarea polului minus la capătul minus al cablului (negru)
Prindeți un capăt al cablului de minus (negru) la borna minus -3- a sursei de tensiune.
Prindeți celălalt capăt al cablului minus (negru) la bolțul pentru pornire asistată -4- al autovehiculului dumneavoastră.
Pornirea motorului
Porniți motorul autovehiculului care furnizează curent și lăsați-l să funcționeze la ralanti.
Acum porniți motorul autovehiculului dumneavoastră, care are bateria descărcată.
În cazul în care motorul nu pornește: întrerupeți pornirea după cca. 10 sec. și apoi repetați după cca. 30 secunde.
Porniți la autovehiculul dumneavoastră încălzirea lunetei, pentru a reduce vârfurile de tensiune ce pot să apară la decuplarea cablului de pornire asistată. Faza lungă trebuie să fie stinsă.
Scoateți cablul cu ambele motoare pornite, efectuând operațiile în ordine inversă.
Rabatați capacul de culoare roșie de la polul plus.
ATENŢIE
- Nu este permisă conectarea cablurilor de pornire asistată direct la bateria autovehiculului. Utilizați exclusiv bornele din compartimentul motor.
- Părțile neizolate ale cleștilor nu trebuie atinse. Cablul conectat la polul plus al bateriei nu trebuie să intre în contact cu părți ale autovehiculului bune conducătoare de curent - pericol de scurtcircuit!
- Nu este permisă deschiderea bușoanelor celulelor bateriei.
- Nu țineți în apropierea bateriei surse de foc (lumina aprinsă, țigări aprinse) - pericol de explozie!
- Așezați cablul în așa fel încât să nu fie prins de piesele mobile ale celuilalt autovehicul.
ATENŢIE
Rețineți că procedeul de conectare a cablurilor de pornire descris mai sus este conceput pentru pornirea motorului autovehiculului dumneavoastră. Dacă asistați la pornire un alt autovehicul, cablul minus (–) trebuie conectat la o piesă de metal masiv fixată pe blocul motor sau chiar la blocul motor. Dacă bateria autovehiculului care primește curent nu are aerisire înspre afară, există pericolul exploziei!
Indicaţie
Asigurați un contact electric satisfăcător pentru cleștii cablului de pornire asistată.
