Valabil pentru: autovehicule echipate cu camere de proximitate
-

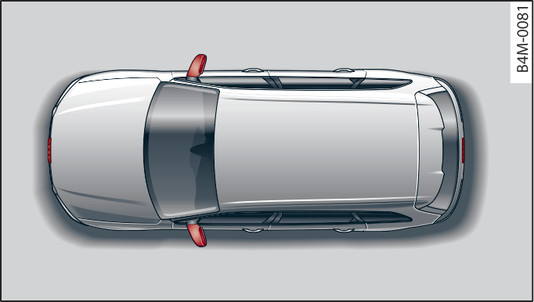

- Fig. 148Locurile de amplasare ale camerelor de proximitate
Camerele de proximitate se află în masca radiatorului, în hayonul precum și pe ambele oglinzi exterioare
fig.148►.
Aveți grijă că lentilele nu trebuie să fie acoperite cu depuneri sau ceva similar, deoarece acestea pot să afecteze sistemul. Indicații despre curățare legătură►.
În modul vecinătate sunt afișate colțuri negre pe silueta autovehiculului. Obiecte în afara acestei zone sunt în afara câmpului vizual al camerei video și nu sunt vizualizate.
- Respectați instrucțiunile de avertizare ►.
- Dacă se modifică poziția sau unghiul camerei video, de exemplu în urma unui accident, din motive de siguranță nu mai utilizați sistemul. Dispuneți verificarea la un atelier specializat.
- Țineți cont de faptul că reprezentarea pe display este distorsionată, dacă modulul oglinzilor exterioare a fost deplasat manual.
- Utilizați perspectivele furnizate de camera din spate, numai când capota portbagajului este închisă complet. Atenție ca obiectele montate pe spatele autovehiculului să nu obstrucționeze vederea camerei retrovizoare.
- Vecinătatea autovehiculului este generată din imaginile camerei video. Imaginea autovehiculului este afișată de sistem. Obiectele și obstacolele aflate deasupra camerei video nu sunt afișate.
- Lentilele camerelor video măresc și deformează imaginea din câmp vizual. Face ca obiectele de pe ecran să apară modificate și imprecise.
- (Valabil pentru: autovehicule cu suspensie pneumatică: ) Exactitatea liniilor de orientare și a suprafețelor albastre se reduce dacă autovehiculul este ridicat/coborâtlegătură►.
- Respectați instrucțiunile de avertizare ►.
- Pe displayul Infotainment, calea urmată de spatele autovehiculului este reprezentată în funcție de rotirea volanului. Partea din față a autovehiculului virează mai puternic decât partea din spate. Mențineți o distanță suficientă față de obstacol, pentru a nu lovi oglinda exterioară sau unul din colțurile autovehiculului.
Indicaţie
- Dacă pe display apare simbolul
/
/
iar câmpul de afișare corespunzător este dezactivat (gri), înseamnă că oglinzile exterioare au fost rabatate electric sau s-a deschis portiera șoferului, a pasagerului din față sau hayonul.
- Când este identificat regimul de tractare, nu are loc avertizarea distanței în spate și lateral*. Supravegherea zonei din față rămâne însă activă. Afișajul optic se comută pe regimul de tractare a remorcii. Imaginea video nu va fi însoțită de liniile orientative și de zonele albastre. La montarea ulterioară a unui dispozitiv de tractare, nu se poate garanta dezactivarea funcțiilor.
