Valabil pentru: autovehicule echipate cu cameră retrovizoare
-
- Fig. 143Zona înregistrată -1- și zona nepercepută -2- a camerei retrovizoare
-

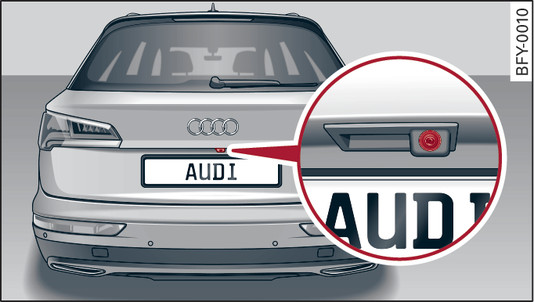

- Fig. 144Portbagajul: Locul de amplasare al camerei retrovizoare
Camera retrovizoare este amplasată deasupra numărului de înmatriculare din spate. Atenție, lentila camerei retrovizoare
fig.144► nu trebuie să fie acoperită cu depuneri sau altele similare, deoarece acestea pot să afecteze funcționarea camerei retrovizoare. Indicații despre curățare legătură►.
Zona de acoperire a camerei retrovizoare corespunde -1-
fig.143►.
Pe displayul Infotainment se afișează exclusiv această zonă. Obiectele care nu se găsesc în zona de acoperire -2-, nu vor apărea pe afișaj.
- Respectați instrucțiunile de avertizare ►.
- Dacă se modifică poziția sau unghiul camerei video retrovizoare, de exemplu în urma unui accident, nu mai utilizați sistemul, din motive de siguranță. Dispuneți verificarea la un atelier specializat.
- Utilizați camera numai când imaginea furnizată este bună și clară. Imaginea poate fi periclitată de lumina incidentă, de mizeria de pe lentilă sau de o defecțiune.
- Utilizați camera retrovizoare numai când capota portbagajului este închisă. Atenție ca obiectele montate pe spatele autovehiculului să nu obstrucționeze vederea camerei retrovizoare.
- Lentilele camerelor video măresc și deformează imaginea din câmp vizual. Astfel, obiectele de pe ecran apar modificate și imprecise.
- În anumite situații persoanele sau obiectele apar mai aproape sau mai departe pe afișaj:
- La obiectele care nu ating solul, ca de exemplu bara de protecție a unui autovehicul parcat, o cuplă de tractare sau partea din spate a unui camion. În acest caz nu utilizați liniile orientative.
- Dacă vă deplasați de pe o suprafață orizontală, pe o pantă sau rampă.
- Dacă vă deplasați spre obiecte aflate în față.
- Când autovehiculul este încărcat tare pe spate.
- (Valabil pentru: autovehicule cu suspensie pneumatică: ) Exactitatea liniilor de orientare și a suprafețelor albastre se reduce dacă autovehiculul este ridicat/coborâtlegătură►.
- Respectați instrucțiunile de avertizare ►.
- Liniile de orientare portocalii din afișajul Infotainment reprezintă calea urmată de spatele autovehiculului în funcție de rotirea volanului. Partea din față a autovehiculului virează mai puternic decât partea din spate. Mențineți o distanță suficientă față de obstacol, pentru a nu lovi oglinda exterioară sau unul din colțurile autovehiculului.
Indicaţie
Când este identificat regimul de tractare, nu are loc avertizarea distanței în spate și lateral*. Supravegherea zonei din față rămâne însă activă. Afișajul optic se comută pe regimul de tractare a remorcii. Imaginea video nu va fi însoțită de liniile orientative și de zonele albastre. La montarea ulterioară a unui dispozitiv de tractare, nu se poate garanta dezactivarea funcțiilor.
