Valabil pentru: autovehicule cu asistent parcare plus/asistent parcare
-

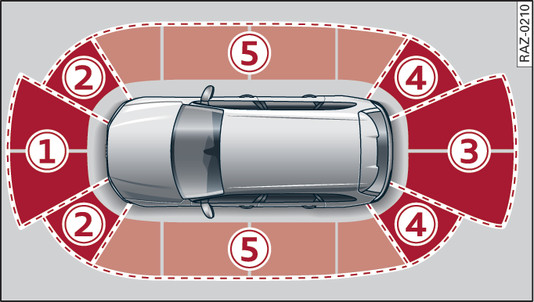

- Fig. 139Imagine de referință: zonele de acoperire a senzorilor cu ultrasunete
-

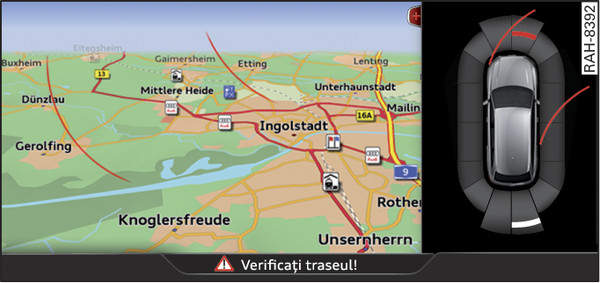

- Fig. 140Infotainment: indicator optic de distanță
Sistemul de asistență la parcare plus vă ajută la parcare prin avertizarea acustică și optică a obstacolelor.
În bara de protecție din față și din spate sunt amplasați senzori. Când aceștia recunosc un obstacol, veți fi avertizat de existența acestuia prin semnale acustice și optice.
Atenție ca senzorii să nu fie acoperiți de autocolante, depuneri sau lucruri similare, deoarece acestea pot să afecteze funcționarea sistemului. Indicații despre curățare legătură►.
Zona de reprezentare începe aproximativ de la:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Avertizări acustice
Cu cât vă apropiați mai tare de un obstacol recunoscut, cu atât mai scurte vor fi intervalele dintre semnalele acustice. Un ton continuu va fi emis la distanțe sub cca. 0,30 m în fața și în spatele autovehiculului. În zonele laterale* de lângă autovehicul se emite un ton continuu la o distanță mai mică de cca. 0,20 m. Nu vă mai continuați deplasarea nici în față, nici în spate ►, ►.
Avertizări optice
Avertizările optice din afișajul sistemului Infotainment ajută la identificarea zonelor critice și la estimarea distanței până la un obstacol
fig.140►.
Segmentele roșii reprezintă obstacole identificate pe traseul dvs. Liniile roșii marchează în funcție de manevrarea volanului traseul de deplasare preconizat. Un segment alb indică un obstacol recunoscut, care se află în afara carosabilului. Cu cât autovehiculul se apropie de obstacol, cu atât mai multe segmente se aprind. Cel târziu la afișarea penultimului segment, s-a atins zona de coliziune. În zona de coliziune obstacolele - și cele în afara carosabilului - sunt reprezentate cu roșu. Nu continuați deplasarea în față sau în spate ►, ►!
Indicaţie
- Segmentele din zona laterală* sunt înregistrate și evaluate la trecerea prin dreptul lor. După decuplarea și recuplarea contactului sau la deschiderea portierei, sau dacă autovehiculul staționează un anumit interval de timp, este posibil ca mediul înconjurător să se fi schimbat. În acest caz, zona laterală* este reprezentată cu negru până când poate fi scanată și evaluată.
- Dacă distanța față de un obstacol nu se modifică, intensitatea semnalelor de avertizare scade din ce în ce mai mult, după câteva secunde (nu este valabil pentru tonul continuu). Dacă obstacolul se apropie mai mult decât era înainte de dezactivarea sonorului, tonul răsună din nou. Dacă obstacolul se îndepărtează față de poziția în care era înainte de dezactivarea sonorului, tonul nu se aude. Când porniți de pe loc, acordați atenție zonei din jurul autovehiculului.
- Când este identificat regimul de tractare, nu are loc avertizarea distanței în spate și lateral*. Supravegherea zonei din față rămâne însă activă. Afișajul optic se comută pe regimul de tractare a remorcii. La montarea ulterioară a unui dispozitiv de tractare, nu se poate garanta dezactivarea funcțiilor.
