Valabil pentru: autovehicule echipate cu dispozitiv de tractare
Extinderea și retragerea dispozitivului de tractare trebuie realizată cu mare atenție.
-

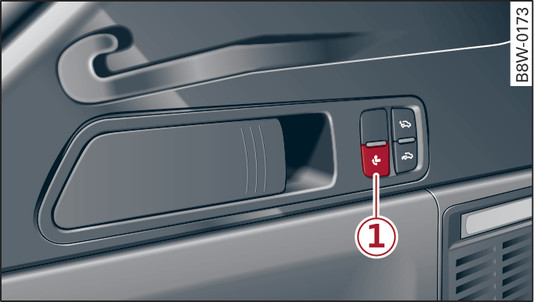

- Fig. 103Detaliu portbagaj: tasta
-
- Fig. 104Bara de protecție din spate: Blocați dispozitivul de remorcare și deschideți priza
Rabatarea în jos a dispozitivului de tractare
Cuplați frâna de parcare.
Deschideți capota portbagajului.
Apăsați scurt tasta -1-
fig.103► ►. Dispozitivul de remorcare este deblocat și se rabatează în jos. Ledul clipește.
Rabatați cupla sferică -2- cu mâna în sensul indicat de săgeată, până se fixează cu zgomot
fig.104►.
Ledul este aprins permanent.
Înainte de cuplarea unei remorci, scoateți capacul de protecție -3- și depozitați-l în autovehicul.
Conectați cablul remorcii la priză -4-.
Când cuplați o remorcă la autovehiculul dumneavoastră, agățați cablul de tractare al remorcii în urechea -5-.
La cuplarea contactului, pe afișajul din panoul de bord nu trebuie să apară lampa de control
și Verificați cârligul de remorcare!.
și Verificați cârligul de remorcare!.Retragerea dispozitivului de tractare
Desfaceți legătura electrică dintre autovehicul și remorcă și decuplați remorca ►.
Montați la loc capacul de protecție -3-.
Apăsați scurt tasta -1-. Dispozitivul de remorcare este deblocat și se rabatează în jos. Ledul clipește.
Rabatați dispozitivul de tractare cu mâna în sensul indicat de săgeată sub bara de protecție, până se fixează cu zgomot ►. Ledul este aprins permanent.
La cuplarea contactului, pe afișajul din panoul de bord nu trebuie să apară lampa de control
și Verificați cârligul de remorcare!.
și Verificați cârligul de remorcare!.
În timpul deplasării sau când capota portbagajului este închisă, tasta nu este operațională.
Semnificația ledului din tastă
- Când ledul clipește, dispozitivul de tractare nu se află încă în poziția de lucru sau de repaus.
- Când ledul este aprins continuu, dispozitivul de tractare se află în poziția de lucru sau de repaus.
- Asigurați-vă că în zona de pivotare a dispozitivului de tractare nu se găsesc persoane, animale sau obiecte.
- Dacă ledul se aprinde intermitent sau apar pe afișajul tabloului de bord se aprind lampa de control
, precum și Verificați cârligul de remorcare, nu este permisă punerea în funcțiune a dispozitivului de tractare – pericol de accident! Repetați procesul de rabatare. Dacă există o defecțiune tehnică, contactați un atelier specializat. Nu acționați niciodată tasta, atunci când este cuplată o remorcă sau când pe dispozitivul de tractare se află plasat un portbagaj sau alte componente – Pericol de accident!
- Nu interveniți cu materiale ajutătoare sau cu scule în procesul de pivotare al dispozitivului de tractare. Dispozitivul de tractare s-ar putea astfel deteriora și nu se mai asigură utilizarea în siguranță.
- Nu acționați tasta niciodată când dispozitivul de tractare este solicitat.
ATENŢIE
Nu îndreptați curățitorul sub presiune direct spre garnitura dispozitivului de tractare sau spre priză. Garnitura se poate deteriora. Astfel poate intra umezeala și se poate forma rugina, sau pot apărea defecțiuni la instalație.
Indicaţie
- Urechea -5- de la dispozitivul de tractare este prevăzută exclusiv pentru fixarea cablului de tractare al remorcii.
- Mecanismul de rabatare al dispozitivului de remorcare este umplut cu lubrifiant. Dacă dispozitivul nu este folosit timp îndelungat, sau dacă este folosit îndelung fără a fi mișcat, procesul de rabatare poate deveni greoi sau dispozitivul de remorcare nu va mai reveni automat în jos. Ca remediu, vă recomandăm să rabatați dispozitivul de remorcare de mai multe ori, respectiv să eliberați dispozitivul de remorcare prin mișcări sus/jos.
- Când circulați fără remorcă, dispozitivul de tractare trebuie să fie retras.
