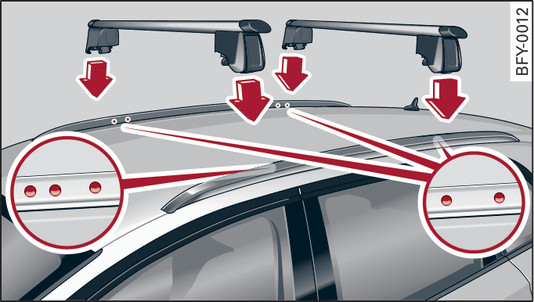

- Fig. 85Balustrada de pe acoperiș: puncte de fixare
-

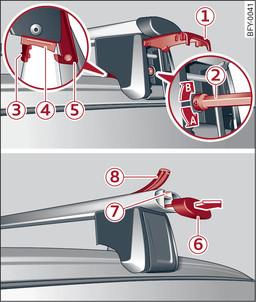

- Fig. 86Balustrada de pe acoperiș: suportului pentru portbagaj de acoperiș
Când se folosește portbagajul pe plafon, trebuie să se respecte următoarele:
- Se pot utiliza numai suporturi pentru portbagajul de acoperiș corespunzătoare autovehiculului dumneavoastră. Aceste suporturi sunt bazele unui sistem complet de portbagaje de acoperiș. Pentru a transporta bagaje și echipamente sportive, sunt necesare sisteme suplimentare. Vă recomandăm suporturile pentru portbagaj de acoperiș și componentele suplimentare din Programul de Accesorii Audi.
- La montarea picioarelor suportului, trebuie ca acestea să fie fixate exact în locurile marcate pe plafon fig.85►.
- Respectați sarcinile maxim admise pe punți, masa totală autorizată a autovehiculului și sarcina admisă pentru acoperiș a autovehiculului legătură►. Sarcina pe acoperiș se compune din greutatea suportului, a componentelor și a încărcăturii. Luați în considerare și greutatea suportului pentru bagaje folosit.
Montarea suportului pentru portbagaj de acoperiș
Valabil pentru: autovehicule cu suport pentru portbagaj de acoperiș livrat din fabricație
Setul de suporturi pentru portbagaj de acoperiș este compus dintr-un suport față și unul spate, din profilul superior și din cheia dinamometrică. Pe partea interioară a balustradei de pe acoperiș se găsesc câte două orificii pentru suportul din spate al portbagajului de acoperiș. Pentru a nu monta greșit suportul din față și din spate, pe interiorul balustradei stânga față se găsesc trei orificii, iar pe interiorul celei din dreapta, numai două
fig.85►.
- Înainte de așezarea suportului pentru portbagajul de acoperiș, rabatați capacul -1- în sus.
- Desfaceți cu cheia dinamometrică -2- șurubul din partea stângă și dreaptă, în sensul -A- până la punctul de rezistență. Atenție ca săgeata de pe cheia dinamometrică și cea de pe șurub să corespundă exact (față în față).
- Curățați garniturile -4- și balustrada în zona punctelor de fixare.
- Așezați suportul pentru portbagaj de acoperiș cu atenție, peste orificiile din balustradă. Atenție ca autocolantul să se găsească pe partea stângă a autovehiculului, iar săgeata să indice direcția de deplasare.
- Introduceți elementele -3- în orificii. Gheara -5- trebuie să se fixeze cu această ocazie în marginea balustradei. Atenție ca garniturile din cauciuc -4- să se așeze uniform pe balustradă.
- Strângeți șurubul cu cheia dinamometrică în direcția -B-. Atenție ca săgeata de pe cheia dinamometrică și cea de pe șurub să corespundă exact (față în față). Momentul de strângere necesar este de 6 Nm.
- Repetați pașii pentru celelalte puncte de fixare ale suportului pentru portbagaj de acoperiș.
Montarea componentelor
Valabil pentru: autovehicule cu suport pentru portbagaj de acoperiș livrat din fabricație
- Pentru a monta componente pe suportul pentru portbagajul de acoperiș, scoateți capacul -6-.
- Introduceți componenta în nutul T -7-.
- Fixați componenta conform instrucțiunilor livrate.
- Închideți capacul -6-.
Introducerea profilului superior
Valabil pentru: autovehicule cu suport pentru portbagaj de acoperiș livrat din fabricație
- Închideți locurile deschise ale nutului T -7- cu profilul superior -8-, după ce ați montat componenta.
- Dacă nu doriți să folosiți componente, acoperiți întregul nut T -7- cu profilul superior -8-.
- Tăiați profilul pe lungimea necesară.
ATENŢIE
- Respectați neapărat instrucțiunile de montare a suportului pentru portbagajul de acoperiș. Dacă nu asigurați corect suportul portbagajului de acoperiș și încărcătura respectivă, acestea se pot desprinde de pe autovehicul și pot produce accidente.
- Când folosiți un sistem de portbagaj de acoperiș, proprietățile autovehiculului se modifică prin deplasarea centrului de greutate, respectiv prin creșterea rezistenței aerodinamice – pericol de accident! De aceea, modul de conducere și viteza trebuie adaptate corespunzător. Vă recomandăm o viteză maximă de 130 km/h.
- Distribuiți încărcătura în mod egal pe suportul pentru portbagaj de acoperiș și nu depășiți lățimea portbagajului și nici masa totală a sarcinii pe acoperiș.
- Toate fixările prin șuruburi și îmbinările suportului pentru portbagaj de acoperiș trebuie verificate înainte de pornirea călătoriei, eventual se mai strâng și se verifică ulterior la intervale regulate. În caz contrar, suportul pentru portbagaj de acoperiș se poate desprinde și se poate pierde, sau componentele se pot desprinde – pericol de accident!
ATENŢIE
- Dacă folosiți alte suporturi pentru portbagaje de acoperiș, sau la montarea necorespunzătoare, deteriorările provocate autovehiculului nu sunt acoperite de garanție. Când se utilizează sistemul, respectați neapărat instrucțiunile de montare furnizate.
- Pentru a evita producerea deteriorărilor, scoateți suportul pentru portbagaj de acoperiș și eventualele componente, înainte de spălarea autovehiculului într-o instalație automată de spălare.
- Atenție ca portbagajul deschis și plafonul panoramic din sticlă* să nu se lovească de încărcătura de pe plafon.
Indicaţie de mediu
Din cauza modificării rezistenței aerodinamice, autovehiculul dvs. consumă mai mult combustibil. De aceea, după folosire, demontați suportul pentru portbagajul de acoperiș.
Indicaţie
(Valabil pentru: autovehicule cu suporturi pentru portbagajul de acoperiș livrat din fabricație: ) La montarea suportului pentru portbagajul de acoperiș livrat din fabricație pe balustrade, ESC se adaptează, printr-un sistem de senzori, la centrul de greutate al autovehiculului modificat printr-o posibilă încărcare.
