Os dois cabos auxiliares ao arranque têm de ser ligados pela ordem correta.
-
- Fig. 299Compartimento do motor: terminais para o cabo auxiliar ao arranque ou carregador
-

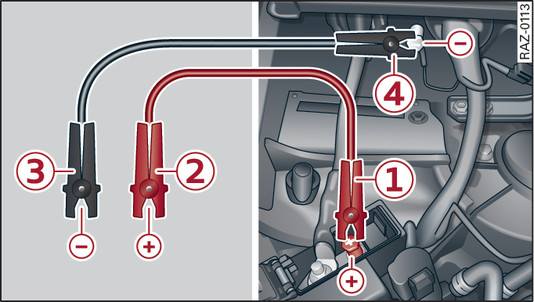

- Fig. 300Ligar o cabo auxiliar ao arranque
Os terminais para o cabo auxiliar ao arranque encontram-se no compartimento do motor.
Respeite as indicações relativas à bateria do veículo ligação►.
Ligar os terminais positivos com o cabo positivo (vermelho)
Levantar a tampa vermelha no terminal positivo
Fig. 299►.
Fixe uma extremidade do cabo positivo (vermelho) na cavilha auxiliar ao arranque -1-
Fig. 300► do seu veículo.
Fixe a outra extremidade do cabo positivo (vermelho) ao polo positivo -2- da fonte de alimentação de corrente.
Ligar os terminais negativos com o cabo negativo (preto)
Fixe uma das extremidades do cabo negativo (preto) ao polo negativo -3- da fonte de alimentação de corrente.
Fixe a outra extremidade do cabo negativo (preto) à cavilha de auxílio ao arranque -4- do seu veículo.
Ligar o motor
Ligue o motor do veículo fornecedor de corrente e deixe-o a funcionar ao ralenti.
Ligue agora o motor do seu veículo, que possui a bateria descarregada.
Se o motor não pegar: interromper o arranque ao fim de 10 segundos e repeti-lo passado cerca de meio minuto.
No seu veículo, ligue o desembaciador do vidro traseiro, para eliminar picos de tensão ao desligar o cabo de auxílio ao arranque. A luz de circulação tem de estar desligada.
Com os motores a trabalhar, retire os cabos pela ordem inversa.
Fechar a tampa vermelha no terminal positivo.
ATENÇÃO
- Os cabos de auxílio ao arranque não podem ser nunca ligados diretamente à bateria do seu veículo. Utilize exclusivamente os terminais existentes no compartimento do motor.
- As partes não isoladas das pinças não podem entrar nunca em contacto entre si. Além disso, o cabo ligado ao terminal positivo da bateria do veículo não pode entrar em contacto com nenhuma peça condutora do veículo – perigo de curto-circuito!
- Os bujões roscados das células da bateria não podem ser abertos.
- Mantenha fontes de ignição (chama viva, cigarros acesos, etc.) afastadas das baterias dos veículos – perigo de explosão!
- Coloque os cabos auxiliares ao arranque de forma a não serem atingidos por peças rotativas no compartimento do motor do outro veículo.
CUIDADO
Tenha em atenção que o processo de ligações do cabo auxiliar de arranque atrás descrito se destina a prestar auxílio no arranque ao próprio veículo. Caso pretenda auxiliar o arranque de outro veículo, deverá ligar o cabo negativo (–) a uma peça maciça metálica, firmemente aparafusada ao bloco do motor, ou ao próprio bloco do motor. Se a bateria do veículo que vai receber corrente não tiver ventilação para o exterior, existe perigo de explosão, devido à presença de gás explosivo!
Aviso
Certifique-se de que os cabos auxiliares ao arranque ligados têm um contacto metálico satisfatório.
