Válido para: veículos com câmaras periféricas
-

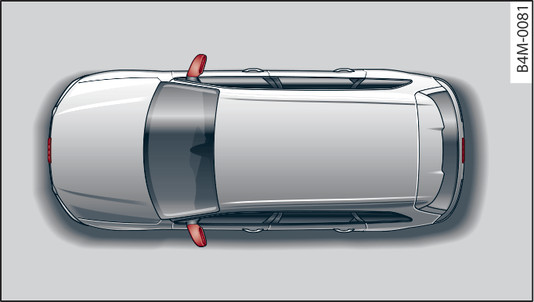

- Fig. 148Locais de montagem das câmaras periféricas
As câmaras de zona adjacente encontram-se na grelha do radiador, na tampa da bagageira e nos dois espelhos retrovisores exteriores
Fig. 148►.
Assegure-se de que as lentes não estão tapada por incrustações ou algo semelhante, dado que prejudicam o sistema. Instruções sobre a limpeza ligação►.
No modo Periferia são indicados cantos pretos na silhueta do veículo. Os objetos situados nestas zonas, estão fora do campo visual da câmara, não sendo detetados.
- Ver também as recomendações ►.
- Deixe de utilizar o sistema por RAZões de segurança, se a posição e o ângulo de montagem de uma câmara foram alterados, p. ex. após um acidente. Mande inspecionar o sistema num serviço de assistência técnica.
- Tenha em conta que a ilustração no visor é errada, se a caixa do espelho retrovisor exterior tiver sido deslocada com a mão.
- Utilize as vistas, que a câmara utiliza na traseira do veículo, apenas com a tampa da bagageira totalmente fechada. Certifique-se de que eventuais objetos montados na traseira não restringem a visão da câmara de marcha-atrás.
- A Periferia do veículo é criada pelas imagens da câmara. A figura do veículo é incluída pelo sistema. Os objetos e os obstáculos situados acima da câmara não são indicados.
- As lentes da câmara ampliam e distorcem o campo visual. Os objetos surgem imprecisos e alterados no ecrã.
- (Válido para: veículos com suspensão pneumática: ) A precisão das linhas de orientação e das zonas azuis reduz-se se o veículo tiver sido levantado/rebaixadoligação►.
- Ver também as recomendações ►.
- No ecrã do sistema de Infotainment é apresentado o trajeto da traseira do veículo de acordo com a viragem do volante. A dianteira do veículo descreve um desvio mais acentuado em relação à traseira. Manter uma distância suficiente em relação a um obstáculo, a fim de não colidir com o espelho exterior ou um dos cantos do veículo contra o obstáculo.
Aviso
- Se surgir no visor o símbolo
/
/
e o respetivo campo de indicação ficar cinzento, os espelhos retrovisores exteriores foram rebatidos eletricamente ou a porta do condutor/porta do passageiro/porta da bagageira foi aberta.
- Se a circulação com reboque tiver sido identificada, não é emitida nenhuma advertência relativamente à distância traseira ou lateral*. O controlo da zona periférica à frente mantém-se ativo. O indicador ótico comuta ao modo de condução com reboque. A imagem da câmara retrovisora é apresentada sem linhas de orientação e sem áreas azuis. Se o dispositivo de engate de reboque for montado posteriormente, não é possível assegurar, que as funções sejam desligadas.
