Válido para: veículos com câmara de marcha-atrás

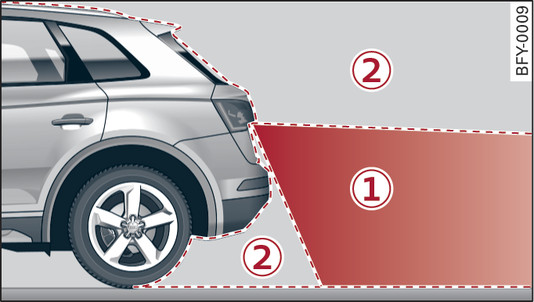

Fig. 143Zona de captação -1- e zona não captada -2- da câmara retrovisora
Fig. 143Zona de captação -1- e zona não captada -2- da câmara retrovisora

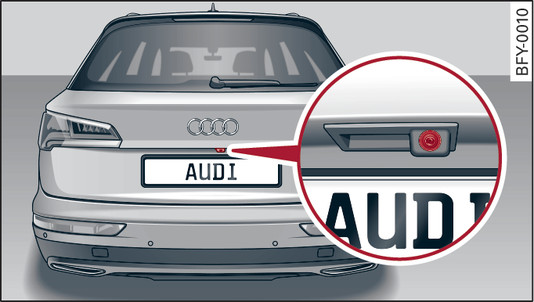

Fig. 144Tampa do porta-bagagens: Localização de montagem da câmara de marcha-atrás
Fig. 144Tampa do porta-bagagens: Localização de montagem da câmara de marcha-atrás
A câmara retrovisora está localizada por cima da placa de matrícula traseira. Assegure-se de que a lente da câmara de marcha-atrás Fig. 144 não está tapada por sedimentos ou outras sujidades, dado que estes podem prejudicar o funcionamento da câmara de marcha-atrás. Instruções sobre a limpeza ligação.
A zona de captação da câmara de marcha-atrás corresponde a -1- Fig. 143. No visor do infotainment é indicada exclusivamente esta zona. Os objetos que não se encontrarem na zona abrangida -2-, não serão apresentados.
ATENÇÃO
  • Ver também as recomendações .
  • Deixe de utilizar o sistema por RAZões de segurança, se a posição e o ângulo de montagem da câmara de marcha-atrás foi alterada, p. ex. após um acidente. Mande inspecionar o sistema num serviço de assistência técnica.
  • Utilize apenas a câmara retrovisora como apoio, se fornecer uma imagem boa e bem definida. A imagem pode ser afetada p. ex. por contraluz, sujidade na lente ou por uma deficiência.
  • Utilize a câmara de marcha-atrás apenas com a tampa da bagageira totalmente fechada. Certifique-se de que eventuais objetos montados na traseira não restringem a visão da câmara de marcha-atrás.
  • A lente da câmara amplia e distorce o campo visual. Os objetos surgem imprecisos e alterados no ecrã.
  • Em certas situações as pessoas ou objetos surgem mais próximas ou afastadas no ecrã:
    • no caso de objetos, que não toquem o chão, como p. ex., o para-choques de um veículo estacionado, o acoplamento de reboque ou a traseira de um camião. Neste caso não utilize as linhas de auxílio.
    • Ao efetuar-se uma deslocação de uma superfície horizontal para uma elevação ou uma descida.
    • Se se aproximar de objetos salientes.
    • Quando o veículo está carregado na traseira.
  • (Válido para: veículos com suspensão pneumática: ) A precisão das linhas de orientação e das zonas azuis reduz-se se o veículo tiver sido levantado/rebaixadoligação.
CUIDADO
  • Ver também as recomendações .
  • As linhas de orientação cor de laranja no ecrã do infotainment representam o percurso da traseira do veículo em função da viragem do volante. A dianteira do veículo descreve um desvio mais acentuado em relação à traseira. Manter uma distância suficiente em relação a um obstáculo, a fim de não colidir com o espelho exterior ou um dos cantos do veículo contra o obstáculo.
Aviso
Se a circulação com reboque tiver sido identificada, não é emitida nenhuma advertência relativamente à distância traseira ou lateral*. O controlo da zona periférica à frente mantém-se ativo. O indicador ótico comuta ao modo de condução com reboque. A imagem da câmara retrovisora é apresentada sem linhas de orientação e sem áreas azuis. Se o dispositivo de engate de reboque for montado posteriormente, não é possível assegurar, que as funções sejam desligadas.
