Válido para: veículos com auxiliar de estacionamento plus/assistente de estacionamento
-

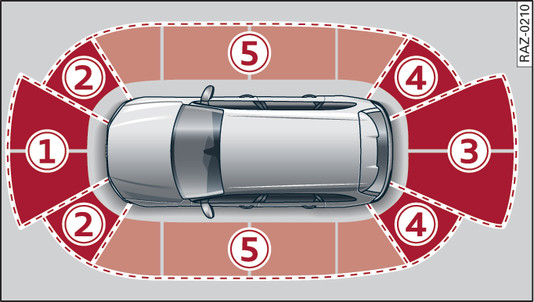

- Fig. 139Ilustração do princípio: campos de deteção dos sensores de ultrassons
-
- Fig. 140Infotainment: Indicador visual de distância
O auxiliar do estacionamento plus auxilia-o ao estacionar mediante avisos acústicos e óticos perante obstáculos.
No para-choques dianteiro e traseiro existem sensores. Quando estes identificam um obstáculo, o condutor é alertado através de sinais acústicos e óticos.
Assegure-se de que os sensores não estão tapados por autocolante, sedimentos ou outras sujidades, dado estes podem prejudicar o funcionamento do sistema. Instruções sobre a limpeza ligação►.
A área de apresentação começa aprox. em:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Avisos acústicos
Quanto mais se aproximar de um obstáculo detetado no seu percurso, mais curto é o intervalo temporal entre os sinais acústicos. No caso de uma distância inferior a aprox. 0,30 m na zona dianteira e traseira, soa um sinal sonoro contínuo. Na zona lateral* junto do veículo, soa um sinal sonoro contínuo quando a distância é inferior a 0,20 m. Não ande mais para a frente nem para trás ►, ►.
Avisos óticos
Os avisos óticos no visor do Infotainment devem ajudar a identificar a zona crítica do veículo e a estimar a distância em relação a um obstáculo
Fig. 140►.
Segmentos vermelhos representam obstáculos identificados no seu percurso. As linhas vermelhas marcam, consoante o ângulo de viragem do volante, o percurso expectável. Um segmento branco indica um obstáculo identificado, que se situa fora do percurso. Quanto mais o veículo se aproxima de um obstáculo, tanto mais os segmentos se aproximam do veículo. O mais tardar quando for apresentado o penúltimo segmento, ter-se-á atingido a zona de colisão. Na zona de colisão os obstáculos, mesmo fora do percurso, são apresentados a vermelho. Não avançar nem recuar mais ►, ►!
Aviso
- Os segmentos na zona lateral* são identificados e avaliados ao passar. Se desligar e voltar a ligar a ignição ou abrir a porta, ou se o veículo estiver parado um determinado tempo, as imediações do veículo poderão ter-se alterado. Nesse caso, a área lateral* é apresentada a preto, até a área ser detetada e avaliada.
- Se a distância até ao obstáculo se mantiver constante, o volume do aviso de distância é reduzido após alguns segundos, até ser silenciado (não se aplica ao sinal contínuo). Se um obstáculo estiver mais próximo do que anteriormente, antes de o sinal ter sido silenciado, o sinal sonoro volta a soar. Se o obstáculo continuar longe como antes de o sinal ter sido silenciado, não se volta a ouvir o sinal acústico. Observe a zona periférica do veículo quando conduzir.
- Se a circulação com reboque tiver sido identificada, não é emitida nenhuma advertência relativamente à distância traseira ou lateral*. O controlo da zona periférica à frente mantém-se ativo. O indicador ótico comuta ao modo de condução com reboque. Se o dispositivo de engate de reboque for montado posteriormente, não é possível assegurar, que as funções sejam desligadas.
