Dotyczy: samochód z kamerami otoczenia
-

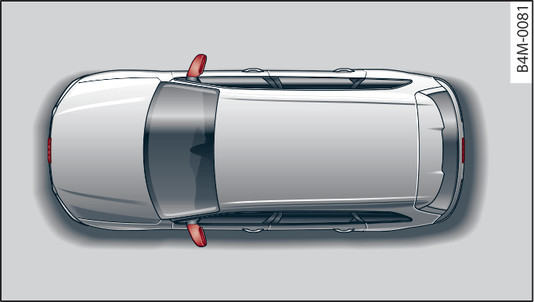

- Rys. 148Miejsca zamontowania kamer otoczenia
Kamery otoczenia znajdują się we wlocie chłodnicy, w pokrywie bagażnika i na obu lusterkach zewnętrznych
rys. 148►.
Należy zwrócić uwagę, aby soczewek nie zakrywać osłonami, ani w inny sposób, ponieważ mogą one ograniczyć system. Informacje na temat czyszczenia link►.
W trybie Otoczenie w sylwetce samochodu pokazane zostają czarne narożniki. Obiekty w tym obszarze są poza polem widzenia kamery i nie zostaną ujęte.
- Zapoznać się z ostrzeżeniami ►.
- Ze względów bezpieczeństwa nie należy korzystać z systemu, kiedy położenie i kąt zamontowania kamery został zmieniony np. po wypadku. Zlecić sprawdzenie systemu w specjalistycznym serwisie.
- Należy pamiętać, że obRAZ na wyświetlaczu jest zafałszowany, kiedy obudowa lusterka zewnętrznego została przestawiona w wyniku ręcznego zadziałania siłą.
- Korzystać z widoków, używać kamery z tyłu samochodu należy tylko przy całkowicie otwartej pokrywie bagażnika. Zwrócić uwagę, aby przedmioty zamontowane z tyłu samochodu nie ograniczały widoczności kamery wstecznej.
- Otoczenie samochodu utworzone zostanie z obRAZów z kamery. ObRAZ samochodu zostanie wyświetlony przez system. Przedmioty i przeszkody ponad kamerą nie zostaną pokazane.
- Soczewki kamery powiększają i wykrzywiają pole widzenia. Powodują, że obiekty na ekranie zmieniają się i wyświetlane są niedokładnie.
- (Dotyczy: samochód z resorowaniem pneumatycznym: ) dokładność linii orientacyjnych i niebieskich płaszczyzn spada, kiedy samochód jest podniesiony/obniżonylink►.
- Zapoznać się z ostrzeżeniami ►.
- Na wyświetlaczu systemu Infotainment pokazany zostaje tor jazdy tyłu samochodu, w zależności od stopnia skrętu kierownicy. Przód samochodu skręca bardziej, niż tył. Zachowywać wystarczający odstęp od przeszkody, aby nie zahaczyć lusterkiem zewnętrznym lub tyłem samochodu.
Informacja
- Kiedy na wyświetlaczu pojawi się symbol
/
/
, a odpowiedni obszar wskazań jest pokazany szarym kolorem, lusterka zewnętrzne zostały elektrycznie złożone, albo drzwi kierowcy/drzwi przedniego pasażera/pokrywa bagażnika została otwarta.
- Po zidentyfikowaniu holowania przyczepy, sygnalizacja odstępu z tyłu i z boku* nie następuje. Kontrola przedniej strefy pozostaje nadal aktywna. Wskazanie optyczne przełącza się na tryb holowania przyczepy. ObRAZ z kamery wstecznej jest pokazywany bez linii orientacyjnych i bez niebieskiej płaszczyzny. W samochodzie doposażonym w zaczep do holowania nie można zapewnić, że funkcje zostaną wyłączone.
