Obowiązuje dla: samochodu z kamerą wsteczną
-

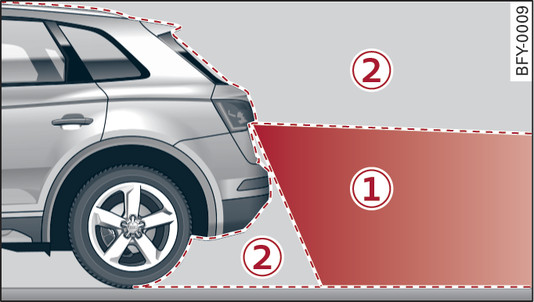

- Rys. 143Strefa identyfikacyjna -1- i niedostępna strefa -2- kamery wstecznej
-

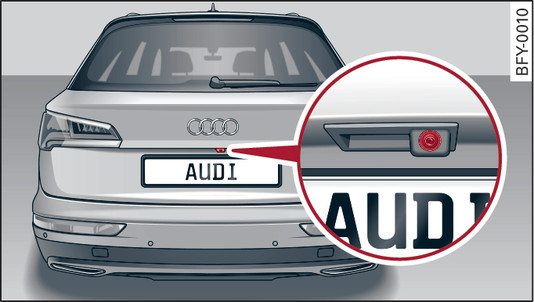

- Rys. 144Pokrywa bagażnika: usytuowanie kamery wstecznej
Kamera wsteczna znajduje się nad tylnym wspornikiem tablicy rejestracyjnej. Należy zwrócić uwagę, aby soczewka kamery wstecznej
rys. 144► nie została zakryta osadami, ani w inny sposób, ponieważ mogą one ograniczyć funkcje kamery wstecznej. Informacje na temat czyszczenia link►.
Strefa identyfikacyjna kamery wstecznej odpowiada -1-
rys. 143►.
Na wyświetlaczu systemu Infotainment pokazany zostaje wyłącznie ten obszar. Przedmioty znajdujące się poza identyfikowanym obszarem -2- nie zostaną pokazane.
- Zapoznać się z ostrzeżeniami ►.
- Ze względów bezpieczeństwa nie korzystać z systemu, kiedy położenie i kąt zamontowania kamery wstecznej został zmieniony np. po wypadku. Zlecić sprawdzenie systemu w specjalistycznym serwisie.
- Z kamery wstecznej korzystać tylko, kiedy zapewnia dobry i klarowny obRAZ. ObRAZ może być zniekształcony np. oświetleniem przeciwnym, zanieczyszczeniem na soczewce lub uszkodzeniem.
- Z kamery wstecznej można korzystać tylko przy całkowicie zamkniętej pokrywie bagażnika. Zwrócić uwagę, aby przedmioty zamontowane z tyłu samochodu nie ograniczały widoczności kamery wstecznej.
- Soczewka kamery powiększa i wykrzywia pole widzenia. Powoduje, że obiekty na ekranie zmieniają się i wyświetlane są niedokładnie.
- W określonych sytuacjach, osoby lub obiekty pojawiają się na ekranie przybliżone lub oddalone:
- Przy obiektach, które nie dotykają podłoża, jak np. zderzaki zaparkowanych samochodów, zaczep do holowania przyczepy albo tył ciężarówki. W takiej sytuacji nie wolno korzystać z linii pomocniczych.
- Kiedy samochód jedzie z poziomego podłoża na wzniesienie lub po zboczu.
- Kiedy samochód najeżdża na wystające przedmioty.
- Kiedy samochód ma zbyt obciążony tył.
- (Dotyczy: samochód z resorowaniem pneumatycznym: ) dokładność linii orientacyjnych i niebieskich płaszczyzn spada, kiedy samochód jest podniesiony/obniżonylink►.
- Zapoznać się z ostrzeżeniami ►.
- Pomarańczowe linie orientacyjne na wyświetlaczu systemu Infotainment przedstawiają tor jazdy tyłu samochodu, w zależności od stopnia skrętu kierownicy. Przód samochodu skręca bardziej, niż tył. Zachowywać wystarczający odstęp od przeszkody, aby nie zahaczyć lusterkiem zewnętrznym lub tyłem samochodu.
Informacja
Po zidentyfikowaniu holowania przyczepy, sygnalizacja odstępu z tyłu i z boku* nie następuje. Kontrola przedniej strefy pozostaje nadal aktywna. Wskazanie optyczne przełącza się na tryb holowania przyczepy. ObRAZ z kamery wstecznej jest pokazywany bez linii orientacyjnych i bez niebieskiej płaszczyzny. W samochodzie doposażonym w zaczep do holowania nie można zapewnić, że funkcje zostaną wyłączone.
