Dotyczy: samochód z udogodnieniem podczas parkowania plus/asystentem parkowania
-

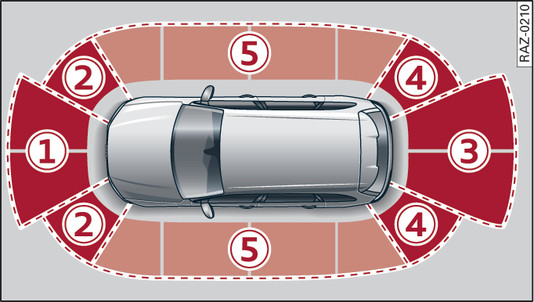

- Rys. 139Przedstawienie zasady: strefy identyfikacji czujników ultradźwiękowych
-

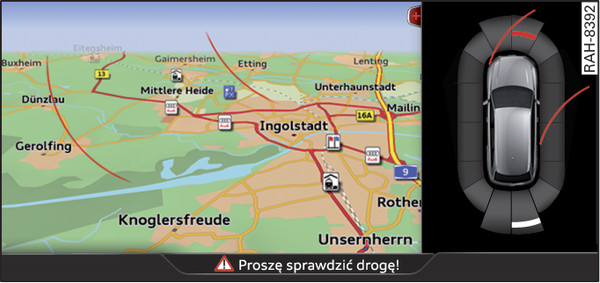

- Rys. 140System Infotainment: optyczne wskazanie odstępu
Udogodnienie podczas parkowania plus wspomaga Państwa podczas parkowania za pomocą akustycznego i optycznego ostrzegania przed przeszkodami.
W przednim i w tylnym zderzaku znajdują się czujniki. Jeżeli czujniki rozpoznają przeszkodę, kierowca zostanie powiadomiony za pomocą sygnałów akustycznych i optycznych.
Należy zwrócić uwagę, aby nie zasłaniać czujników nalepkami, osłonami, ani w inny sposób, ponieważ mogą one ograniczyć funkcje systemu. Informacje na temat czyszczenia link►.
Obszar wskazania rozpoczyna się przy:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Ostrzeżenia akustyczne
Im bardziej samochód się przybliża do zidentyfikowanej przeszkody, tym krótszy jest czasowy odstęp między sygnałami akustycznymi. Dźwięk ciągły odzywa się przy odstępie poniżej ok. 0,30 m, w przedniej i w tylnej strefie. W bocznym obszarze* przy samochodzie odzywa się ciągły dźwięk poniżej ok. 0,20 m. Nie jechać dalej do przodu ani do tyłu ►, ►.
Ostrzeżenia optyczne
Ostrzeżenia optyczne na wyświetlaczu panelu Infotainment powinny pomagać w zidentyfikowaniu krytycznej strefy samochodu i w oszacowaniu odstępu od przeszkody
rys. 140►.
Czerwone segmenty przedstawiają zidentyfikowane przeszkody na torze jazdy. Czerwone linie, po skręceniu kierownicą zaznaczają oczekiwaną tor jazdy. Biały segment wskazuje zidentyfikowaną przeszkodę, która znajduje się poza torem jazdy. Im bardziej samochód zbliży się do przeszkody, tym bliżej przysuwają się segmenty do samochodu. Najpóźniej, kiedy pojawi się przedostatni segment, osiągnięta zostaje strefa kolizji. W strefie kolizji, przeszkody - również poza torem jazdy - są przedstawione na czerwono. Nie jechać dalej, należy się cofnąć ►, ►!
Informacja
- Segmenty w bocznym obszarze* zostaną wykryte i ocenione. Po wyłączeniu i ponownym włączeniu zapłonu albo po otwarciu drzwi lub kiedy samochód stoi przez pewien czas, otoczenie mogło ulec zmianie. W takiej sytuacji boczny obszar* będzie przedstawiany na czarno, dopóki nie zostanie wczytany i oceniony.
- Jeżeli odstęp od przeszkody nie zmienia się, poziom dźwięku sygnalizacji po kilku sekundach obniża się aż do wyciszenia (nie dotyczy zakresu sygnału ciągłego). Jeżeli przeszkoda przybliży się bardziej niż przed wyciszeniem, dźwięk odezwie się ponownie. Jeżeli przeszkoda będzie oddalona więcej niż przed wyciszeniem, dźwięk się nie odezwie. Obserwować otoczenie samochodu, kiedy Państwo podjeżdżają.
- Po zidentyfikowaniu holowania przyczepy, sygnalizacja odstępu z tyłu i z boku* nie następuje. Kontrola przedniej strefy pozostaje nadal aktywna. Wskazanie optyczne przełącza się na tryb holowania przyczepy. W samochodzie doposażonym w zaczep do holowania nie można zapewnić, że funkcje zostaną wyłączone.
