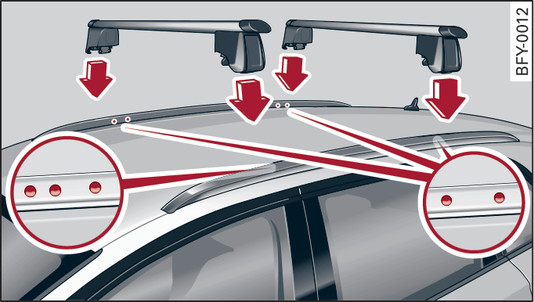

- Rys. 85Poręcz dachowa: punkty zamocowania
-

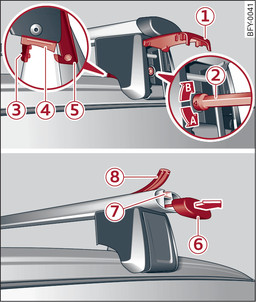

- Rys. 86Poręcz dachowa: montowanie bagażnika dachowego
Jeżeli bagaż lub ładunek ma być przewożony na dachu, należy przestrzegać następujących zasad:
- Można stosować wyłącznie wsporniki dachowe, dostosowane do danego samochodu. Wsporniki dachowe są podstawą kompletnego systemu bagażników dachowych. Aby można było przewozić bagaż i sprzęt sportowy, konieczne są dodatkowe elementy montażowe/systemy wsporników. Najlepiej stosować wsporniki dachowe i elementy montażowe z programu akcesoriów Audi.
- Podczas montowania wsporników dachowych należy zwrócić uwagę, aby zakładać je tylko we właściwych miejscach na dachu rys. 85►.
- Przestrzegać dopuszczalnych wartości obciążenia osi, dopuszczalnej masy całkowitej i dopuszczalnego obciążenia dachu Państwa samochodu link►. Na obciążenie dachu składa się ciężar wspornika dachowego, elementów bagażnika i samego ładunku. Należy jednak uwzględnić nośność zastosowanego systemu wsporników.
Montowanie bagażnika dachowego
Dotyczy: samochód z dostarczonym fabrycznie bagażnikiem dachowym
Zestaw wsporników dachowych składa się z przedniego i z tylnego wspornika dachowego, profilowanej osłony i klucza dynamometrycznego. Na wewnętrznej stronie poręczy dachowej znajdują się po dwa otwory dla tylnego wspornika dachowego. Aby uniknąć zamiany podczas montażu przedniego i tylnego bagażnika dachowego, na wewnętrznej stronie przedniej lewej poręczy znajdują się trzy, a na prawej dwa otwory
rys. 85►.
- Przed nałożeniem bagażnika dachowego należy odchylić pokrywę -1- w górę.
- Kluczem dynamometrycznym -2- poluzować śrubę z lewej i z prawej strony w kierunku -A- aż do oporu. Należy pamiętać, że strzałka na kluczu dynamometrycznym i strzałka na śrubie powinny leżeć dokładnie naprzeciw siebie.
- Oczyścić gumy nakładek -4- i poręcz dachową w strefie punktów mocowania.
- Bagażnik dachowy opuścić ostrożnie na otwory w poręczy dachowej. Należy pamiętać, że z lewej strony samochodu znajduje się nalepka i wytłoczona strzałka jest skierowana w kierunku jazdy.
- Wsunąć piny -3- w otwory. Pazur -5- musi wejść w krawędź poręczy dachowej. Zwrócić uwagę, aby nakładki gumowe -4- przylegały dokładnie do poręczy dachowych.
- Dokręcić śrubę kluczem dynamometrycznym w kierunku -B-. Należy pamiętać, że strzałka na kluczu dynamometrycznym i strzałka na śrubie powinny leżeć dokładnie naprzeciw siebie. Niezbędny moment dokręcania wynosi 6 Nm.
- Powtórzyć czynności dla pozostałych punktów mocowania bagażnika dachowego.
Montowanie elementów bagażnika
Dotyczy: samochód z dostarczonym fabrycznie bagażnikiem dachowym
- Aby zamontować elementy na bagażniku dachowym, należy zdjąć pokrywę -6-.
- Przesunąć element bagażnika w szczelinę w kształcie T -7-.
- Przymocować elementy zgodnie z załączoną instrukcją montażową.
- Zamknąć pokrywę -6-.
Wsuwanie profilowanej osłony
Dotyczy: samochód z dostarczonym fabrycznie bagażnikiem dachowym
- Po zamontowaniu elementów zamknąć otwarte miejsca szczeliny T -7- profilem osłony -8-.
- Jeżeli żadne elementy bagażnika nie będą stosowane, zamknąć całą szczelinę w kształcie T -7- profilowaną osłoną -8-.
- W RAZie potrzeby przyciąć profilowaną osłonę na konieczną długość.
UWAGA
- Zapoznać się z instrukcją montażu systemu wsporników dachowych. Jeżeli system wsporników dachowych i ładunek na dachu nie zostaną prawidłowo zabezpieczone, mogą się poluzować i spowodują wypadek.
- Kiedy stosuje się system wsporników dachowych, zmianie ulegają własności samochodu ze względu na zmianę położenia środka ciężkości, albo z powodu zwiększenia powierzchni oporu powietrza – niebezpieczeństwo wypadku! Dostosować sposób jazdy i prędkość do nowych warunków. Zaleca się ograniczyć maksymalną prędkość jazdy do 130 km/h.
- Ładunek rozkładać równomiernie na bagażniku dachowym i nie przekraczać maksymalnej szerokości oRAZ dopuszczalnej masy całkowitej obciążenia dachu.
- Zawsze przed rozpoczęciem jazdy należy sprawdzić wszystkie połączenia śrubowe i połączenia bagażnika dachowego, w RAZie potrzeby dokręcić i ponownie skontrolować odpowiednie odstępy. Jeżeli nie zostanie to zrobione, może dojść do poluzowania lub zgubienia wspornika dachowego, czy elementu bagażnika - niebezpieczeństwo wypadku!
OSTROŻNIE
- Stosowanie innych systemów bagażników dachowych, albo nieprawidłowe zamontowanie wsporników dachowych spowoduje, że powstałe w ten sposób uszkodzenia samochodu nie będą podlegać roszczeniom gwarancyjnym. Zapoznać się koniecznie z tego względu z załączoną instrukcją montażu bagażnika dachowego.
- Aby uniknąć uszkodzenia, należy zdjąć wsporniki dachowe i ewentualne zamontowane elementy bagażnika przed wjechaniem do myjni.
- Zwrócić uwagę, aby otwarta pokrywa bagażnika i panoramiczny szklany dach* nie uderzały o ładunek na dachu.
Informacja dotycząca środowiska
Z powodu zwiększonego oporu powietrza samochód zużywa większą ilość paliwa. Dlatego, po użyciu bagażnika należy go zdjąć z dachu.
Informacja
(Dotyczy: samochód z dostarczonym fabrycznie bagażnikiem dachowym: ) podczas montażu dostarczonego fabrycznie bagażnika dachowego na poręczy dachowej, układ ESC za pomocą czujników zostanie dopasowany do środka ciężkości zmienionego przez możliwe obciążenie.
