Een doorgebrande zekering is te herkennen aan de doorgesmolten metalen strook.
-
- Afb. 303 Bestuurdersvoetenruimte (wagens met links stuur): Voetensteun -A-, bijrijdersvoetenruimte (wagens met rechts stuur): Afdekking -B-
-

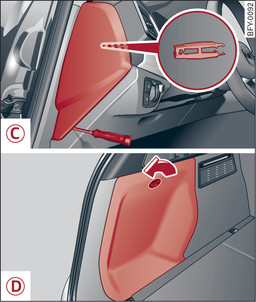

- Afb. 304Bestuurdersruimte bestuurderszijde (wagens met links of rechts stuur): Afdekking -C-, bagageruimte links: Afdekking -D-
De zekeringen zitten in de voetenruimte onder de voetensteun (wagens met links stuur) -A- resp. achter een afdekking (wagens met rechts stuur) -B-. Andere zekeringen zitten aan de voorzijde van de bestuurdersruimte (bestuurderszijde) -C- en onder de linkerafdekking in de bagageruimte -D-.
Schakel het contact en alle stroomverbruikers uit.
Zoek in de onderstaande tabellen op welke zekering bij de verbruiker hoort.
Schroevendraaier en omkeerbare Torxdopsleutel uit het wagengereedschap nemen link►.
Voetensteun resp. de betreffende afdekking verwijderen.
Zo nodig de gekleurde kunststof beugel uit de zekeringenhouder trekken
afb.►.
De kunststof beugel kan daarna worden afgevoerd.
Klem van de achterzijde van de afdekking losmaken -C-.
Trek de zekering met de klem eruit.
De doorgebrande zekering alleen vervangen door een zekering met dezelfde sterkte.
Voetensteun resp. de afdekking weer aanbrengen.
Kleuraanduiding van de zekeringen
Kleur
|
Stroomsterkte in ampère |
Zwart
|
1 |
Lila
|
3
|
|
Lichtbruin
|
5 |
Bruin
|
7,5
|
|
Rood
|
10 |
Blauw
|
15
|
|
Geel
|
20 |
Wit of helder
|
25
|
|
Groen
|
30 |
Oranje
|
40 |
ATTENTIE
Repareer zekeringen niet en vervang een doorgebrande zekering nooit door een zekering met meer ampère. Er kan schade aan de elektrische installatie optreden – brandgevaar!
VOORZICHTIG
Als een nieuw geplaatste zekering na korte tijd weer doorbrandt, moet de elektrische installatie zo snel mogelijk door een (Audi-)specialist worden gecontroleerd.
Let op
- Vrije zekeringenplaatsen worden in de onderstaande tabellen niet genoemd.
- Enkele van de in de onderstaande tabellen vermelde verbruikers horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen
