Geldt voor wagens met trekhaak
Het naar buiten en naar binnen zwenken van de trekhaak moet zorgvuldig gebeuren.
-

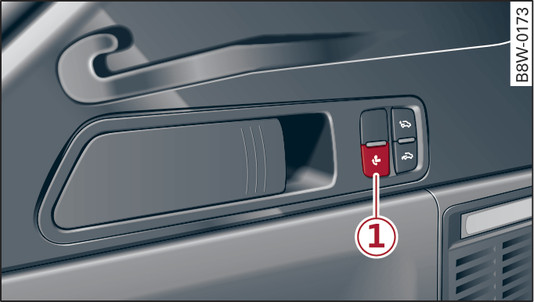

- Afb. 103Deel van de bagageruimte: Knoppen
-

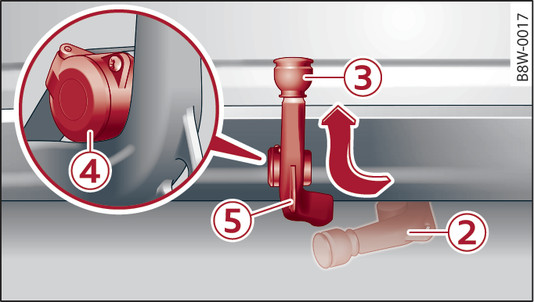

- Afb. 104Achterbumper: Trekhaak vergrendelen en stopcontact openen
Trekhaak naar buiten zwenken
Zet de parkeerrem vast.
Open de achterklep.
Trekhaak -2- met de hand verder in pijlrichting draaien tot deze hoor- en voelbaar vastklikt
afb.104►.
De led blijft branden.
Vóór het aankoppelen van een aanhangwagen, de stofkap -3- lostrekken en opbergen in de wagen.
Sluit de kabel van de aanhangwagen op het stopcontact -4- aan.
Als u een aanhangwagen aan uw wagen koppelt, haakt u de losbreekkabel van de aanhangwagen in het oog -5-.
Bij het inschakelen van het contact mogen op het scherm in het instrumentenpaneel het controlelampje
en de tekst Trekhaak controleren a.u.b. niet verschijnen.
en de tekst Trekhaak controleren a.u.b. niet verschijnen.Trekhaak naar binnen zwenken
Koppel de aanhangwagen los en verbreek de elektrische verbinding tussen de wagen en de aanhangwagen ►.
Stofkap -3- er weer op drukken.
Druk kort op de knop -1-. De trekhaak is ontgrendeld en zwenkt omlaag. De led knippert.
Trekhaak met de hand tot de aanslag onder de bumper draaien tot deze hoor- en voelbaar vastklikt ►. De led blijft branden.
Bij het inschakelen van het contact mogen op het scherm in het instrumentenpaneel het controlelampje
en de tekst Trekhaak controleren a.u.b. niet verschijnen.
en de tekst Trekhaak controleren a.u.b. niet verschijnen.
Als de wagen rijdt of de achterklep gesloten is, werkt de knop niet.
Betekenis van de led in de knop
- Als de led knippert, bevindt de trekhaak zich nog niet in de bedrijfs- of ruststand.
- Als de led brandt, bevindt de trekhaak zich in de bedrijfs- of ruststand.
- Let erop dat zich geen personen, dieren of voorwerpen in het zwenkgebied van de trekhaak bevinden.
- Wanneer de led knippert of op het display in het instrumentenpaneel het controlelampje
en Trekhaak controleren a.u.b. verschijnen, mag de trekhaak niet gebruikt worden – gevaar voor ongevallen! Zwenken herhalen. Als er sprake is van een technische storing, neem dan contact op met een specialist. Druk nooit op de knop als een aanhangwagen is aangekoppeld of een bagagedrager of andere aanbouwdelen op de trekhaak zijn gemonteerd – gevaar voor ongevallen!
- Grijp nooit met hulpmiddelen of gereedschap in de zwenkbeweging van de trekhaak in. De trekhaak kan daardoor worden beschadigd, waardoor veilig gebruik niet meer is gegarandeerd.
- De knop nooit bedienen als de trekhaak belast is.
VOORZICHTIG
Richt een hogedrukreiniger niet direct op de afdichting van de trekhaak of het stopcontact. De afdichting kan worden beschadigd. Daardoor kan vocht binnendringen en dit kan roestschade én schade aan het systeem veroorzaken.
Let op
- Het oog -5- aan de trekhaak is uitsluitend bedoeld om de losbreekkabel van de aanhangwagen aan te bevestigen.
- Het zwenkmechanisme van de trekhaak is met een smeermiddel gevuld. Als het mechanisme langere tijd niet wordt gebruikt of voortdurend wordt gebruikt zonder zwenkbeweging kan het zwenken door verschillen in de verdeling van het smeermiddel stroef gaan of kan de trekhaak bij in werking stellen niet vanzelf naar beneden zwenken. Als remedie adviseren wij u, de trekhaak meerdere keren naar buiten en naar binnen te zwenken resp. de trekhaak door op- en neerbewegen los te maken.
- Als u zonder aanhangwagen rijdt, zou u de trekhaak naar binnen moeten zwenken.
