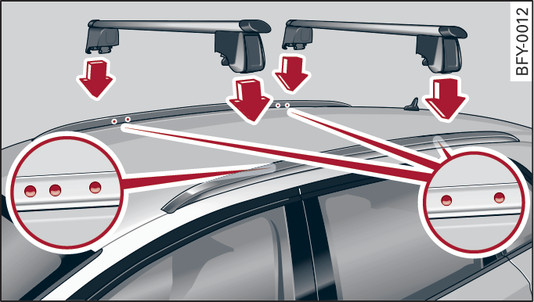

- Afb. 85Dakreling: Bevestigingspunten
-

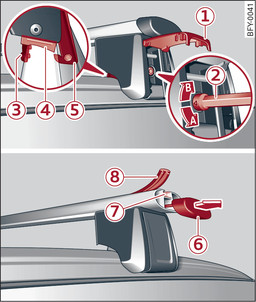

- Afb. 86Dakreling: Dakdragers monteren
Let op het volgende als bagage of andere lading op het dak moet worden vervoerd:
- Er mogen alleen op uw wagen afgestemde dakdragers worden gebruikt. De dakdragers vormen de basis voor een compleet dakdragersysteem. Om bagage en sportapparaten te vervoeren, zijn extra opbouwdelen of dragersystemen nodig. Wij adviseren dakdragers en opbouwdelen uit het Audi accessoireprogramma.
- Let er bij het aanbrengen van de dakdragers op dat deze precies op de daarvoor bedoelde plekken op het dak worden gemonteerd afb.85►.
- Neem de toegestane asbelasting, het maximaal toegestaan gewicht en de toegestane dakbelasting van uw wagen in acht link►. De dakbelasting bestaat uit het gewicht van het dakdragersysteem, de opbouwdelen en de lading. Houd echter ook rekening met de maximale belasting van het gebruikte dakdragersysteem.
Dakdragers monteren
Geldt voor wagens met af fabriek geleverde dakdragers
De dakdragersysteemset bestaat uit een voorste en achterste dakdrager, het afdekprofiel en de momentsleutel. Aan de binnenzijde van de dakreling zitten twee gaten voor de achterste dakdrager. Om te voorkomen dat bij de montage de voorste en achterste dakdrager worden verwisseld, zitten aan de binnenzijde van de voorste linkerdakreling drie en van de rechter twee gaten
afb.85►.
- Voordat u de dakdrager aanbrengt, klapt u de kap -1- naar boven open.
- Met de momentsleutel -2- de bout links en rechts in de richting van -A- tot de weerstand losmaken. Let erop dat de pijlen op de momentsleutel en op de bout precies tegenover elkaar staan.
- Maak de tussenrubbers -4- en de dakreling bij de bevestigingspunten schoon.
- Plaats de dakdrager voorzichtig boven de gaten van de dakreling. Let erop dat de stickers zich aan de linkerzijde bevinden en dat de opgedrukte pijl in rijrichting wijst.
- Leid de pennen -3- in de gaten. Haakje -5- moet daarbij in de rand van de dakreling grijpen. Let erop dat de tussenrubbers -4- vlak op de dakreling rusten.
- Trek de bout met de momentsleutel richting -B- aan. Let erop dat de pijlen op de momentsleutel en op de bout precies tegenover elkaar staan. Het benodigde aantrekmoment is 6 Nm.
- Herhaal de stappen voor de andere bevestigingspunten van de dakdrager.
Opbouwdelen monteren
Geldt voor wagens met af fabriek geleverde dakdragers
- Om opbouwdelen op het dakdragersysteem te monteren, trekt u kap -6- los.
- Schuif de opbouwdelen in de T-groef -7-.
- Bevestig de opbouwdelen aan de hand van de bijgeleverde montagehandleiding.
- Sluit de kap -6-.
Afdekprofiel inbrengen
Geldt voor wagens met af fabriek geleverde dakdragers
- Nadat u de opbouwdelen hebt gemonteerd, sluit u de open plekken van de T-groef -7- met het afdekprofiel -8- af.
- Als u geen opbouwdelen wilt gebruiken, sluit u de gehele T-groef -7- met het afdekprofiel -8- af.
- Afdekprofiel zo nodig op de juiste lengte snijden.
ATTENTIE
- Raadpleeg de montagehandleiding van het dakdragersysteem. Als u het dakdragersysteem en de lading niet goed vastzet, kunnen deze van de wagen loslaten en zodoende een ongeval veroorzaken.
- Als u gebruik maakt van een dakdragersysteem, veranderen de rijeigenschappen door de verandering van het zwaartepunt resp. door het toegenomen oppervlak waar de wind invloed op heeft – gevaar voor ongevallen! Pas daarom uw rijstijl en de snelheid aan de omstandigheden aan. Wij adviseren u een maximale rijsnelheid van 130 km/h aan te houden.
- Verdeel de lading gelijkmatig op het dakdragersysteem en overschrijd niet de maximale breedte en het maximaal toegestane gewicht van de dakbelasting.
- Vóór het begin van elke rit moeten alle schroefverbindingen en verbindingen van het dakdragersysteem worden gecontroleerd en zo nodig worden nagetrokken en na enige tijd opnieuw worden gecontroleerd. Als dit advies niet wordt opgevolgd, kan het gebeuren dat de dakdragers of de opbouwdelen losraken of dat u deze verliest - gevaar voor ongevallen!
VOORZICHTIG
- Als u andere dakdragersystemen gebruikt of de dakdragers niet volgens de voorschriften monteert, zijn daardoor veroorzaakte beschadigingen aan de wagen van garantie uitgesloten. Volg daarom beslist de aanwijzingen in de meegeleverde montagehandleiding van het dakdragersysteem op.
- Om beschadigingen te voorkomen, moet u de dakdragers en eventuele gemonteerde opbouwdelen voor het gebruik van een wasstraat verwijderen.
- Let erop dat de geopende achterklep en het glazen panoramadak* niet tegen de lading op het dak stoten.
Milieu-aanwijzing
Door de grotere luchtweerstand verbruikt uw wagen meer brandstof. Verwijder daarom het dakdragersysteem na gebruik.
Let op
(Geldt voor wagens met af fabriek geleverde dakdragers: ) bij de montage van de af fabriek geleverde dakdragers op de dakreling wordt de elektronische stabiliseringscontrole via sensoren aangepast aan het door de mogelijke belading gewijzigde zwaartepunt van de wagen.
