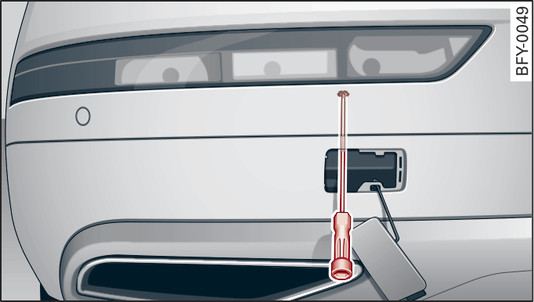

- Fig. 316Fanale di coda sul lato sinistro del paraurti: allentamento della vite di fissaggio
-

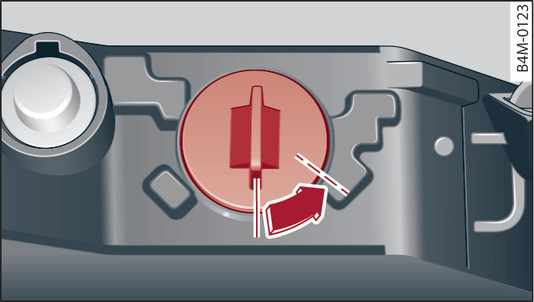

- Fig. 317Particolare del fanale di coda: smontaggio della lampadina
Smontaggio
Individuare la lampadina guasta.
Spegnere il quadro strumenti e le luci.
Prendere il cacciavite e la chiave innestabile Torx dal vano degli attrezzi di bordo link►.
Per rimuovere la copertura dal paraurti, premerne la parte sinistra verso l interno.
Svitare la vite
fig. 316►.
Estrarre il modulo luci, con cautela, dal paraurti ►. Per facilitare la sostituzione delle lampadine, si può staccare la spina del cavo.
Ruotare il portalampada insieme alla lampadina guasta in senso antiorario estraendolo dal suo supporto
fig. 317► e rimuoverlo dal modulo luci.
Rimuovere la lampadina dal portalampada ►.
Montaggio
Inserire la nuova lampadina nel portalampada ►.
Montare tutti i componenti in sequenza inversa.
Effettuare una prova di funzionamento.
