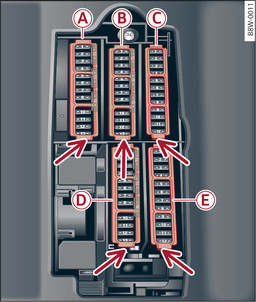

- Fig. 305Vano piedi del conducente (guida a sinistra): portafusibili con mascherina in plastica
-
- Fig. 306Vano piedi del passeggero anteriore (guida a destra): portafusibili con mascherina in plastica
Portafusibili -A- (marrone) | |
N° | Utilizzatore |
2
|
Debimetro, regolazione degli alberi a camme, pompa dell intercooler |
3
|
Valvole di scarico, iniettori, entrata radiatore, riscaldamento basamento |
4
|
Pompa del vuoto, pompa acqua riscaldamento, sensore particolato, sensore biodiesel, valvole di scarico |
5 | Sensore luci dei freni |
6 | Valvole motore, regolazione alberi a camme |
7
|
Sonde lambda, debimetro |
8
|
Pompa acqua, pompa alta pressione, valvola di regolazione alta pressione, debimetro |
9
|
Pompa acqua riscaldamento |
10
|
Sensore pressione olio, sensore temperatura olio |
11
|
Sensore corsa frizione, avvio motore |
12
|
Valvole motore |
13
|
Ventola del radiatore |
14
|
Iniettori, centralina del motore |
15
|
Bobine di accensione, sonde lambda |
16
|
Pompa del carburante |
Portafusibili -B- (rosso) | |
N° | Utilizzatore |
1
|
Impianto di allarme antifurto |
2
|
Centralina motore |
3
|
Supporto lombare |
4
|
Innesto marce cambio automatico |
5
|
Clacson |
6
|
Freno di stazionamento elettromeccanico |
7
|
Centralina Gateway |
8
|
Illuminazione interno tetto |
9
|
Sistema chiamata di emergenza |
10
|
Centralina airbag |
11
|
Sistema elettronico di controllo della stabilità (ESC) |
12
|
Presa diagnosi, sensore luminosità e pioggia |
13
|
Climatizzatore |
14
|
Centralina porta anteriore destra |
15
|
Compressore del climatizzatore |
Portafusibili -C- (nero) | |
N° | Utilizzatore |
1
|
Riscaldamento dei sedili anteriori |
2
|
Impianto tergicristalli |
3
|
Elettronica fari lato sinistro |
4
|
Tettuccio panoramico in vetro |
5
|
Centralina porta anteriore sinistra |
6
|
Prese di corrente |
7
|
Centralina porta posteriore destra |
8
|
TRAZione integrale |
9
|
Elettronica fari lato destro |
10
|
Impianto lavacristalli/lavafari |
11
|
Centralina porta posteriore sinistra |
12
|
Riscaldamento autonomo |
Portafusibili -D- (nero) | |
N° | Utilizzatore |
1
|
Ventilazione sedili, specchi retrovisori, climatizzatore, unità di comando climatizzatore posteriore, riscaldamento parabrezza |
2
|
Gateway, climatizzatore |
3
|
Amplificatore acustica motore/impianto acustico gas di scarico |
4
|
Sensore corsa frizione |
5 | Avviamento del motore |
7
|
Presa USB posteriore per la ricarica |
8
|
Aprigarage, stabilizzazione elettromeccanica attiva del rollio |
9
|
Adaptive cruise control |
10
|
Suono esterno, modulo pedali |
11 | Videocamera |
12 | Faro destro |
13
|
Faro sinistro |
14
|
Valvola raffreddamento olio del cambio |
16
|
Predisposizione per Rear Seat Entertainment |
Portafusibili -E- (rosso) | |
N° | Utilizzatore |
1
|
Bobine di accensione |
2
|
Valvole motore |
6
|
Cambio automatico |
7
|
Cruscotto |
8
|
Climatizzatore (ventilatore) |
10
|
Sterzo dinamico |
11
|
Avviamento del motore
|
