Un fusibile bruciato si riconosce dai filamenti fusi.
-

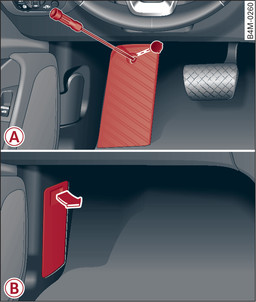

- Fig. 303 Vano piedi del conducente (guida a sinistra): poggiapiedi -A-. Vano piedi del passeggero anteriore (guida a destra): copertura -B-
-
- Fig. 304Cockpit, lato conducente (guida a sinistra/a destra): copertura, -C-. Bagagliaio a sinistra: copertura -D-
I fusibili si trovano nel vano piedi sotto il poggiapiedi (guida a sinistra) -A- ovvero dietro una copertura (guida a destra) -B-. Ulteriori fusibili sono alloggiati all estremità del cruscotto sul lato del conducente -C-, nonché dietro la copertura sinistra del bagagliaio -D-.
Spegnere il quadro strumenti e tutti gli utilizzatori.
Individuare nelle seguenti tabelle il fusibile relativo all’utilizzatore non funzionante.
Prendere il cacciavite e la chiave innestabile Torx dal vano degli attrezzi di bordo link►.
Rimuovere il poggiapiedi o la copertura relativa.
Estrarre all occorrenza la mascherina in plastica colorata dal portafusibili
fig.►.
La mascherina in plastica può essere gettata via.
Prelevare la graffa dal retro della copertura -C-.
Estrarre il fusibile insieme alla graffa.
Sostituire il fusibile bruciato soltanto con uno di amperaggio uguale.
Riapplicare il poggiapiedi o la copertura.
Colore dei fusibili
Colore
|
Intensità di corrente in Ampere |
nero
|
1 |
lilla
|
3
|
|
marrone chiaro
|
5 |
marrone
|
7,5
|
|
rosso
|
10 |
blu
|
15
|
|
giallo
|
20 |
bianco o chiaro
|
25
|
|
verde
|
30 |
arancione
|
40 |
ATTENZIONE
Non effettuare ripaRAZioni dei fusibili e non sostituire mai un fusibile bruciato con uno di amperaggio superiore. Si potrebbe danneggiare l impianto elettrico: pericolo di incendio!
ATTENZIONE
Se un fusibile appena sostituito si brucia dopo breve tempo, l’impianto elettrico deve essere sottoposto al più presto a una verifica presso un’officina specializzata.
Avvertenza
- Nelle tabelle che seguono non vengono prese in consideRAZione eventuali posizioni non occupate.
- Alcuni degli equipaggiamenti elencati nelle tabelle che seguono sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
