Audi Q5Assistenza al co... Sistemi di ausil...Telecamere per ...
Vale per: vetture con telecamere per l’area circostante

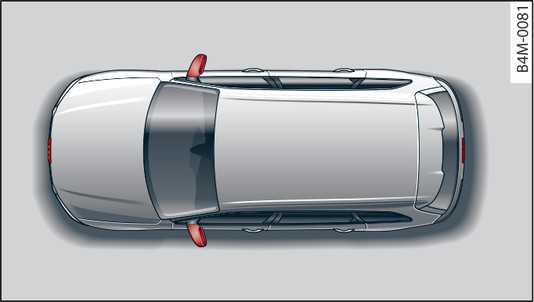

Fig. 148Posizioni di montaggio delle telecamere per l area circostante
Fig. 148Posizioni di montaggio delle telecamere per l area circostante
Le quattro telecamere per l area circostante si trovano nella griglia del radiatore, nel cofano del bagagliaio e negli specchi retrovisori esterni fig. 148. Assicurarsi che gli obiettivi delle telecamere non siano coperti da residui o altro, in quanto ciò potrebbe compromettere il funzionamento del sistema. Per informazioni sulla pulizia si rimanda a link.
Nella modalità vista dall alto, lungo il perimetro della vettura vengono visualizzati settori neri. Oggetti situati in tali settori si trovano al di fuori del campo visivo della telecamera e non vengono rilevati.
ATTENZIONE
  • Osservare le avvertenze .
  • Per motivi di sicurezza, il sistema non va più utilizzato se la posizione o l angolo di ripresa della telecamera sono stati modificati, per esempio in seguito a un incidente. Far effettuare un controllo presso un officina specializzata.
  • La visualizzazione sul display risulta falsata se si spostano manualmente i gusci degli specchi retrovisori esterni.
  • Utilizzare visualizzazioni supportate dalla telecamera posteriore solo quando il cofano è completamente chiuso. Assicurarsi che eventuali accessori montati sulla parte posteriore della vettura non limitino il raggio d’azione della telecamera posteriore.
  • I dintorni della vettura vengono visualizzati partendo dalle immagini delle telecamere. L’immagine della vettura viene visualizzata mediante il sistema. Oggetti e ostacoli al di sopra delle telecamere non vengono visualizzati.
  • Gli obiettivi delle telecamere ingrandiscono e deformano il campo visivo. Gli oggetti vengono visualizzati sullo schermo in modo diverso e impreciso rispetto alla realtà.
  • (Vale per: vetture con sospensioni pneumatiche: ) la precisione delle linee di riferimento e dei piani di colore blu/azzurro diminuisce quando la vettura viene sollevata o abbassata link.
ATTENZIONE
  • Osservare le avvertenze .
  • Sul display del sistema di infotainment viene visualizzata l area di manovra della parte posteriore della vettura calcolata in base all angolo di sterzata. La parte anteriore della vettura percorre un arco più ampio rispetto a quella posteriore. Mantenere una distanza sufficiente dagli ostacoli, in modo da non provocare una collisione con lo specchio retrovisore esterno o un angolo della vettura.
Avvertenza
  • Se sul display appare il simbolo / / e il rispettivo campo di visualizzazione è rappresentato in grigio, significa che gli specchi retrovisori esterni sono stati ripiegati elettricamente oppure è aperta la porta del conducente, quella del passeggero anteriore o il cofano del bagagliaio.
  • Se il sistema rileva un rimorchio al traino, non ha luogo alcuna segnalazione acustica quando ci si avvicina ad un ostacolo posteriore o laterale*. I sensori della parte anteriore rimangono attivi. La simulazione grafica viene sostituita da quella relativa alla modalità di traino di un rimorchio. Le immagini trasmesse dalla telecamera posteriore sono in questo caso prive di linee e piani di riferimento di colore blu/azzurro. Se il dispositivo di traino viene montato a posteriori, non può essere garantito che le funzioni si disattivino.
