Vale per: vetture con telecamera posteriore
-

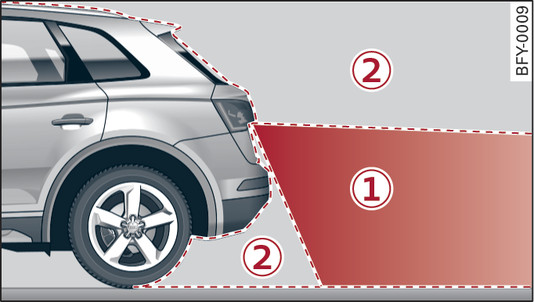

- Fig. 143Campo di rilevamento -1- e area non rilevata -2- dalla telecamera posteriore
-

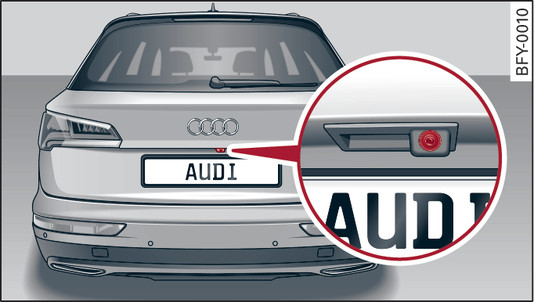

- Fig. 144Cofano del bagagliaio: telecamera posteriore
La telecamera posteriore si trova sul retro della vettura, sopra il supporto della targa. L obiettivo della telecamera posteriore
fig. 144► non deve essere coperto da depositi di materiale o altro, in quanto ciò potrebbe comprometterne il funzionamento. Per informazioni sulla pulizia si rimanda a link►.
Il campo di rilevamento della telecamera posteriore corrisponde a -1-
fig. 143►.
Sul display del sistema di infotainment viene visualizzata esclusivamente quest area. Oggetti che si trovano al di fuori dell area -2- non rilevata dalla telecamera non vengono visualizzati.
- Osservare le avvertenze ►.
- Per motivi di sicurezza, il sistema non va più utilizzato se la posizione e l angolo di ripresa della telecamera posteriore sono stati modificati, per esempio in seguito a un incidente. Far effettuare un controllo presso un officina specializzata.
- Affidarsi alle immagini trasmesse dalla telecamera posteriore solo se esse sono sufficientemente nitide e chiare. La qualità delle immagini può essere compromessa da diversi fattori, quali fonti luminose sul lato opposto rispetto al senso di marcia, sporcizia sull obiettivo o un guasto tecnico.
- Utilizzare la telecamera posteriore solo quando il cofano è completamente chiuso. Assicurarsi che eventuali accessori montati sulla parte posteriore della vettura non limitino il raggio d’azione della telecamera posteriore.
- L obiettivo della telecamera ingrandisce e deforma il campo visivo. Gli oggetti vengono visualizzati sullo schermo in modo diverso e impreciso rispetto alla realtà.
- In determinate situazioni, persone od oggetti appaiono sul display più vicini o più lontani di quanto non siano in realtà:
- In presenza di oggetti che non toccano il suolo, come per esempio il paraurti di una vettura parcheggiata, un gancio di traino o la parte posteriore di un camion. In questo caso non utilizzare le linee di riferimento.
- Quando la vettura passa da una superficie in piano a una in salita o in discesa.
- Quando la vettura procede verso oggetti sporgenti.
- Quando il peso del carico è concentrato sulla parte posteriore del veicolo.
- (Vale per: vetture con sospensioni pneumatiche: ) la precisione delle linee di riferimento e dei piani di colore blu/azzurro diminuisce quando la vettura viene sollevata o abbassata link►.
- Osservare le avvertenze ►.
- Le linee di riferimento arancioni sul display del sistema di infotainment rappresentano l area di manovra della parte posteriore della vettura calcolata in base all angolo di sterzata. La parte anteriore della vettura percorre un arco più ampio rispetto a quella posteriore. Mantenere una distanza sufficiente dagli ostacoli, in modo da non provocare una collisione con lo specchio retrovisore esterno o un angolo della vettura.
Avvertenza
Se il sistema rileva un rimorchio al traino, non ha luogo alcuna segnalazione acustica quando ci si avvicina ad un ostacolo posteriore o laterale*. I sensori della parte anteriore rimangono attivi. La simulazione grafica viene sostituita da quella relativa alla modalità di traino di un rimorchio. Le immagini trasmesse dalla telecamera posteriore sono in questo caso prive di linee e piani di riferimento di colore blu/azzurro. Se il dispositivo di traino viene montato a posteriori, non può essere garantito che le funzioni si disattivino.
