Vale per: vetture con dispositivo di traino
Il dispositivo di traino a scomparsa deve essere estratto dal suo alloggiamento e reinserito nello stesso con particolare cautela.
-

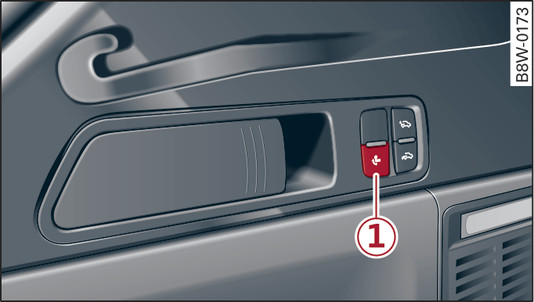

- Fig. 103Particolare del bagagliaio: tasto
-
- Fig. 104Paraurti posteriore: bloccaggio del dispositivo di traino e apertura della presa di corrente
EstRAZione del dispositivo di traino
Attivare il freno di stazionamento.
Aprire il cofano del bagagliaio.
Premere brevemente il tasto -1-
fig. 103► ►. Il dispositivo di traino si sblocca e il gancio si sposta verso il basso. Il LED lampeggia.
Accompagnare con la mano il movimento del dispositivo di traino -2- nella direzione indicata dalla freccia, fino a che esso non si blocca in posizione, in modo ben percepibile
fig. 104►.
Il LED rimane acceso.
Prima di attaccare il rimorchio, rimuovere il cappuccio parapolvere -3- e riporlo nella vettura.
Collegare il cavo del rimorchio alla presa di corrente -4-.
Quando si collega un rimorchio alla vettura, agganciare la fune di sicurezza del rimorchio nell’apposito occhiello -5-.
All’accensione del quadro strumenti sul display non devono comparire la spia
e la scritta Controllare il gancio di traino!
e la scritta Controllare il gancio di traino!Reinserimento del dispositivo di traino
Staccare il rimorchio e scollegarne l’impianto elettrico da quello del veicolo ►.
Riapplicare il cappuccio parapolvere -3- premendo.
Premere brevemente il tasto -1-. Il dispositivo di traino si sblocca e il gancio si sposta verso il basso. Il LED lampeggia.
Spingere con la mano il dispositivo di traino sotto il paraurti, fino in fondo, facendo attenzione a che si blocchi in modo ben percepibile ►. Il LED rimane acceso.
All’accensione del quadro strumenti sul display non devono comparire la spia
e la scritta Controllare il gancio di traino!
e la scritta Controllare il gancio di traino!
Durante la marcia o quando il cofano del bagagliaio è chiuso, il tasto è disattivato.
Significato del LED integrato nel tasto
- Se il LED lampeggia, significa che il dispositivo di traino non ha ancora raggiunto la posizione di esercizio o di riposo.
- Se il LED è acceso, significa che il dispositivo di traino si trova nella posizione di esercizio o di riposo.
- Assicurarsi che nella traiettoria percorsa dal dispositivo di traino non si trovino persone, animali o oggetti.
- Se il LED lampeggia o sul display del quadro strumenti compaiono la spia
e la scritta Controllare il gancio di traino, non viaggiare con il rimorchio al traino: pericolo di incidente! Ripetere l opeRAZione. In presenza di un anomalia tecnica, contattare un officina specializzata. Non azionare mai il tasto quando il rimorchio è agganciato oppure quando sul dispositivo di traino sono montati un portapacchi o altri accessori: pericolo di incidenti!
- Non modificare mai i movimenti del dispositivo di traino utilizzando strumenti o attrezzi. Il dispositivo di traino potrebbe così danneggiarsi e non essere più sicuro.
- Non azionare mai il tasto se il dispositivo di traino è sotto carico.
ATTENZIONE
Quando si usa un’idropulitrice ad alta pressione non dirigerla direttamente sulla guarnizione del dispositivo di traino o sulla presa. La guarnizione potrebbe danneggiarsi. Di conseguenza potrebbe penetrare dell’umidità all’interno del dispositivo, arrecando danni da corrosione.
Avvertenza
- L’occhiello -5- del dispositivo di traino è concepito esclusivamente per il fissaggio della fune di sicurezza del rimorchio.
- Il meccanismo di estRAZione del dispositivo di traino è appositamente lubrificato. Nel caso in cui il meccanismo resti inutilizzato per lunghi periodi, è possibile che al suo azionamento si constati una certa resistenza nel movimento dovuta ad una distribuzione non più ottimale del lubrificante. Per rimediare a questo inconveniente si suggerisce di estrarre e reinserire il dispositivo di traino più volte e di scuoterlo.
- Quando si viaggia senza rimorchio, è consigliabile reinserire il dispositivo di traino.
