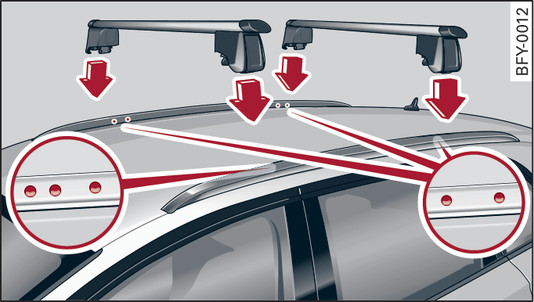

- Fig. 85Mancorrente: punti di fissaggio
-

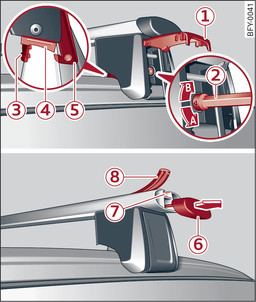

- Fig. 86Mancorrente: montaggio del supporto trasversale
Se si trasportano carichi sul tetto si tenga presente quanto segue.
- Sulla vettura possono essere montati soltanto speciali supporti trasversali, concepiti espressamente per essa. I supporti trasversali costituiscono la base per un sistema portapacchi completo. Per il trasporto di bagagli e attrezzature sportive sono necessari infatti ulteriori elementi specifici o accessori. Le consigliamo supporti trasversali ed elementi specifici della linea di accessori originali Audi.
- Quando si montano i supporti trasversali, assicurarsi che i piedini di supporto vengano agganciati al tetto esattamente nei punti previsti fig. 85►.
- Tenere presente il carico ammesso sugli assi, il peso totale consentito e il carico massimo consentito sul tetto della propria vettura link►. Questo valore comprende sia il peso del carico che quello del portapacchi e di eventuali complementi. Attenersi tuttavia al carico consentito per il portapacchi utilizzato.
Montaggio dei supporti trasversali
Vale per: vetture con supporti trasversali forniti dalla fabbrica
Il portapacchi sul tetto comprende un supporto trasversale anteriore, un supporto trasversale posteriore, un profilo di copertura e una chiave dinamometrica. Sulla parte interna dei mancorrenti sono presenti, su ciascuno dei due lati, due fori per il supporto trasversale posteriore. Per evitare di scambiare il supporto trasversale anteriore e quello posteriore durante il montaggio, sulla parte interna anteriore del mancorrente a sinistra si trovano tre fori, a destra due fori
fig. 85►.
- Prima di applicare il supporto trasversale, sollevare la copertura -1-.
- Usando la chiave dinamometrica -2-, allentare la vite a sinistra e a destra in direzione -A- finché si avverte resistenza. Prestare attenzione a che la freccia sulla chiave dinamometrica e quella sulla vite si trovino perfettamente in corrispondenza.
- Pulire i cuscinetti di gomma -4- e il mancorrente nella zona dei punti di fissaggio.
- Posizionare con cautela il supporto trasversale in corrispondenza dei fori sul mancorrente. Fare attenzione a che gli adesivi si trovino sul lato sinistro della vettura e che la freccia indichi il senso di marcia.
- Inserire i denti di ancoraggio -3- nei fori. L elemento di aggancio -5- deve fare presa nel bordo del mancorrente. Assicurarsi che i cuscinetti di gomma -4- siano a filo con il mancorrente.
- Serrare la vite in direzione -B- usando la chiave dinamometrica. Prestare attenzione a che la freccia sulla chiave dinamometrica e quella sulla vite si trovino perfettamente in corrispondenza. La coppia di serraggio necessaria è di 6 Nm.
- Ripetere le opeRAZioni per gli altri punti di fissaggio del supporto trasversale.
Montaggio dei complementi
Vale per: vetture con supporti trasversali forniti dalla fabbrica
- Per montare sui supporti trasversali i complementi desiderati, rimuovere il cappuccio -6-.
- Inserire i complementi nella scanalatura a T -7-.
- Fissare i complementi seguendo le istruzioni di montaggio fornite.
- Riapplicare il cappuccio -6-.
Introduzione del profilo di copertura
Vale per: vetture con supporti trasversali forniti dalla fabbrica
- Dopo aver montato i complementi, chiudere le parti scoperte della scanalatura a T -7- con il profilo di copertura -8-.
- Se sui supporti trasversali non vengono montati complementi, chiudere l intera scanalatura a T -7- con il profilo di copertura -8-.
- Tagliare eventualmente il profilo di copertura fino a raggiungere la lunghezza necessaria.
ATTENZIONE
- Si raccomanda di tenere presenti le istruzioni di montaggio del sistema portapacchi. Se il sistema portapacchi e il carico non sono fissati correttamente, possono staccarsi dalla vettura e causare un incidente.
- Ricordare che, quando si utilizza un sistema portapacchi, il comportamento su strada della vettura può cambiare a causa dello spostamento del baricentro e dell’aumento della resistenza aerodinamica: pericolo d’incidente! Adottare pertanto una condotta di guida adeguata alle circostanze. Si suggerisce di non superare la velocità di 130 km/h
- Distribuire il carico sul portapacchi in maniera uniforme facendo attenzione a che non superi la larghezza massima e il peso totale consentito del carico sul tetto.
- Prima di ogni utilizzo della vettura, controllare ed eventualmente serrare tutte le viti e i punti di collegamento dei supporti trasversali. Effettuare nuovamente questo controllo a intervalli regolari. Se non si osserva questa precauzione, sussiste il rischio che i supporti trasversali si allentino o addirittura si stacchino. Pericolo di incidenti!
ATTENZIONE
- Se si usa un altro sistema portapacchi o se il montaggio dei supporti trasversali non viene effettuato correttamente, i danni derivanti alla vettura sono esclusi dalla garanzia. Si raccomanda quindi di seguire le istruzioni di montaggio fornite insieme al sistema di portapacchi sul tetto.
- Per evitare danni, è necessario rimuovere i supporti trasversali ed eventuali complementi prima di entrare con la vettura in un impianto di autolavaggio.
- Aprendo il cofano del bagagliaio e il tettuccio panoramico in vetro*, fare attenzione a che questi non urtino contro un eventuale carico sul tetto.
Per il rispetto dell'ambiente
A causa della maggiore resistenza aerodinamica, la vettura consuma più carburante. Consigliamo quindi di smontare il portapacchi quando non se ne ha più bisogno.
Avvertenza
(Vale per: vetture con supporti trasversali forniti dalla fabbrica: ) se, in seguito al montaggio di supporti trasversali forniti dalla fabbrica sui mancorrenti e all eventuale carico sul tetto, il baricentro della vettura dovesse cambiare, l ESC è in grado di registrare questa variazione di carico, gRAZie ai suoi sensori, e si adatta.
