Il quadro strumenti è l’unità centrale di informazione per il conducente.
-
- Fig. 3Figura panoramica del quadro strumenti (analogico)
-

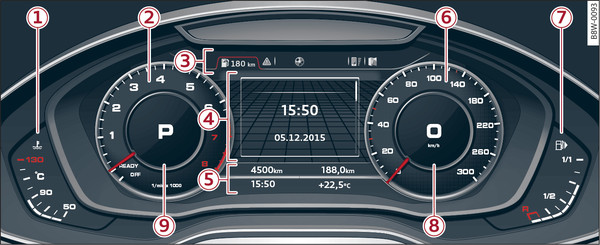

- Fig. 4Figura panoramica del quadro strumenti (Audi virtual cockpit)
| -1- | Indicazione della temperatura del liquido di raffreddamento ► |
| -2- |
|
| -3- | Settore delle schede ► |
| -4- | Settore centrale con
|
| -5- | Barra di stato (visualizzata su una o due righe) |
| -6- | Tachimetro/visualizzazione comfort |
| -7- | Livello del carburante ► |
| -8- | Tachimetro |
| -9- | Visualizzazione complementare sinistra |
Si possono accendere altre spie nel contagiri -2-, nel tachimetro -6-, nella barra di stato -5- e, a seconda del quadro strumenti scelto, al di sopra o al di sotto del settore centrale -4-.
Le figure riportate alle pagine seguenti rappresentano quasi esclusivamente il quadro strumenti analogico policromatico*. Nel quadro strumenti monocromatico o nell Audi virtual cockpit* è possibile che la rappresentazione o la posizione degli elementi mostrati sia diversa.
Determinati contenuti del quadro strumenti possono essere visualizzati anche sull’head-up display* link►.
Non considerare l’indicazione della temperatura esterna come una garanzia contro il pericolo di strade ghiacciate. Anche se la temperatura esterna è intorno a +5 °C potrebbe esserci del ghiaccio sulle strade: pericolo d’incidente!
Avvertenza
- A seconda dell equipaggiamento della vettura è illuminata la strumentazione (lancette e quadranti) a luci spente e ad accensione inserita. L’illuminazione dei quadranti si riduce automaticamente di intensità con il diminuire della luminosità esterna, fino a spegnersi completamente. Questa funzione ha lo scopo di ricordare al conducente di accendere per tempo i fari anabbaglianti.
- Le unità di misura, per esempio della temperatura o della velocità, possono essere impostate attraverso il sistema di infotainment link►.
- A vettura ferma o ad una velocità di marcia molto bassa, la temperatura indicata può essere maggiore della reale temperatura esterna, a causa del calore irradiato dal motore.
- Se la temperatura è inferiore a +5 °C sul display compare un cristallo di ghiaccio davanti all’indicazione della temperatura ►.
