Egy átégett biztosíték az átégett fémcsíkról ismerhető fel.
-
- 303. ábra A vezető lábtere (balkormányos): lábtámasz, -A- első utas lábtere (jobbkormányos): fedél -B-
-

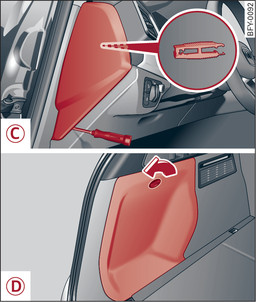

- 304. ábraVezetőtér vezetőoldal (balkormányos/jobbkormányos): fedél, -C-, csomagtér bal oldala: fedél -D-
A biztosítékok a lábtérben a lábtámasz alatt (balkormányos) -A-, ill. egy fedél mögött (jobbkormányos) -B- találhatók. További biztosítékok találhatók a vezetőtér homlokoldalán (vezetőoldal) -C- és a csomagtérben a bal oldali fedél alatt -D-.
Kapcsolja ki a gyújtást és az összes fogyasztót.
A következő táblázatokban találja meg, hogy melyik biztosíték tartozik a fogyasztóhoz.
Vegye ki a csavarhúzót a szerszámkészletből és a cserélhető Torx-betétet Link►.
Távolítsa el a lábtámaszt, illetve a megfelelő fedelet.
Húzza ki adott esetben a színes műanyag kengyelt a biztosítéktartóból
. ábra►.
A műanyag kengyel azután megtisztítható.
Vegye ki a csipeszt a fedél hátoldalából -C-.
Húzza ki a biztosítékot a csipesszel.
Csak egy azonos erősségű biztosítékkal cserélje ki az átégett biztosítékot.
Helyezze vissza a lábtámaszt, illetve a fedelet.
A biztosítékok színjelölése
Szín
|
Áramerősség amperben |
fekete
|
1 |
lila
|
3
|
|
világosbarna
|
5 |
barna
|
7,5
|
|
piros
|
10 |
kék
|
15
|
|
sárga
|
20 |
fehér vagy átlátszó
|
25
|
|
zöld
|
30 |
narancssárga
|
40 |
FIGYELEM
Ne javítsa a biztosítékokat és soha ne cserélje ki az átégett biztosítékot egy nagyobb amperszámú biztosítékkal. Károk keletkezhetnek az elektromos rendszerben – tűzveszély!
VIGYÁZAT
Ha az újonnan behelyezett biztosíték rövid idő elteltével ismét átég, akkor az elektromos berendezést amilyen gyorsan csak lehetséges, ellenőriztesse egy szakszervizben.
Megjegyzés
- Az üres biztosítékhelyek nincsenek benne a következő táblázatokban.
- A következő táblázatokban látható felszereltségek némelyike csak meghatározott modellkivitelhez tartozik vagy többletfelszereltségként rendelhető.
