A két indítókábelt a helyes sorrendben kell csatlakoztatni.
-
- 299. ábraMotortér: az indítókábelek vagy a töltőkészülék csatlakozásai
-

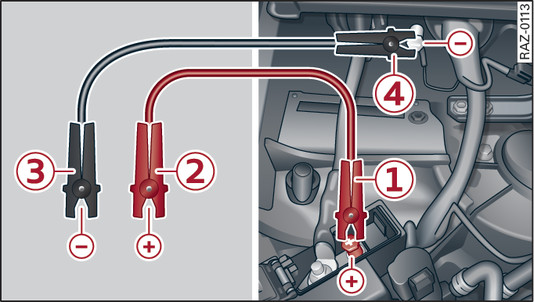

- 300. ábraAz indítókábelek csatlakoztatása:
Az indítókábelek csatlakozásai a motortérben találhatók.
Vegye figyelembe a járműakkumulátorra vonatkozó megjegyzéseket Link►.
A plusz pólusok összekötése a plusz vezetékkel (piros)
Hajtsa fel a piros fedelet a pozitív póluson
. ábra299►.
Rögzítse a pozitív kábel (piros) végét járműve indítási rásegítés csapján -1-
. ábra300►.
Rögzítse a pozitív kábel (piros) másik végét az áramforrás pozitív pólusán -2-.
A mínusz pólusok összekötése a mínusz vezetékkel (fekete)
Rögzítse a negatív kábel (fekete) egyik végét az áramforrás negatív pólusán -3-.
Rögzítse a negatív kábel (fekete) másik végét járműve indítási rásegítés csapján -4-.
A motor beindítása
Indítsa be a áramadó jármű motorját és hagyja alapjáraton járni.
Most indítsa be a lemerült járműakkumulátorú jármű motorját.
Ha a motor nem indul be: szakítsa meg az indítózást 10 másodperc elteltével és azután 30 másodperc elteltével ismételje meg azt.
Kapcsolja be járművén a hátsóablak-fűtést, az indítókábel lekötésekor keletkező feszültségcsúcsok lecsökkentése érdekében. A menetvilágításnak kikapcsolt állapotban kell lennie.
Járó motoroknál csatolja le a kábeleket fordított sorrendben.
Hajtsa vissza a piros fedelet a plusz pólusra.
FIGYELEM
- Az indítókábeleket semmilyen esetben sem szabad közvetlenül járműve akkumulátorára csatlakoztatni. Kizárólag a motorházban található csatlakozásokat szabad használni.
- A kábelvégek nem szigetelt részei semmi esetre sem érintkezhetnek egymással. Ezenkívül a jármű-akkumulátor pozitív pólusához csatlakoztatott kábelt nem szabad a jármű fémes részeihez érinteni – rövidzárlat veszélye!
- Az akkumulátorcellák zárócsavarjait nem szabad kinyitni.
- Tatsa távol a jármű-akkumulátoroktól a tűzforrásokat (nyílt láng, égő cigaretta stb.) – robbanásveszély!
- Úgy vezesse az indítókábeleket, hogy azok ne érintkezhessenek a másik jármű motorterében található forgó alkatrészekkel.
VIGYÁZAT
Ügyeljen arra, hogy az indítókábel következőkben leírt csatlakoztatása megfelelő legyen, hogy a járműve beindítható legyen. Amennyiben egy másik járműnek ad indítási rásegítést, a negatív kábelt (–) egy a motorblokkal szorosan összecsavarozott fémrészhez vagy magához a motorblokkhoz csatlakoztassa. Az áramot kapó járműnél ha a járműakkumulátor szellőztetése nem kifelé történik, akkor a keletkező durranógáz miatt robbanási veszély áll fenn!
Megjegyzés
Ügyeljen arra, hogy az indítókábelek csatlakoztatásánál megfelelő fémes érintkezés legyen.
