A következőkre vonatkozik: környezetfigyelő kamerákkal szerelt járművek
-

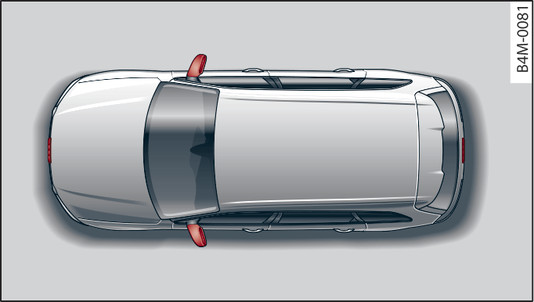

- 148. ábraA környezetfigyelő kamera beépítési helye
A négy környezetfigyelő kamera a hűtőrácsban, a csomagtérfedélben és a két külső tükrön található
. ábra148►.
Ügyeljen arra, hogy a lencséket nem szabad, hogy letakarják lerakódások vagy hasonlók, mivel ezek korlátozhatják a rendszert. Megjegyzések a tisztításhoz Link►.
A Környezet üzemmódban a jármű árnyékképén feketével jelöli a sarkokat. Az objektumok ezekben a tartományokban a kamera látóterületén kívül vannak és nem érzékeli azokat.
- Ügyeljen a figyelmeztetésekre ►.
- A rendszert biztonsági okokból ne használja tovább, ha egy kamera helyzete vagy beépítési szöge megváltozik, pl. egy hátulról bekövetkező ütközés miatt. Ellenőriztesse azt egy szakszervizzel.
- Vegye figyelembe, hogy a kijelzőben az ábrázolás hamissá válik, ha a külső tükör háza manuális erőbehatás miatt elállítódott.
- Azokat a nézeteket, amelyeket a jármű hátulján levő kamera használ, csak teljesen lecsukott csomagtértető esetén alkalmazza. Ügyeljen arra, hogy a jármű hátuljára felszerelt tárgyak ne korlátozzák a kilátást a tolatókamera előtt.
- A jármű környezetét a kameraképekből hozza létre. A jármű ábráját a rendszer megjeleníti. A kamera fölötti tárgyakat és akadályokat nem jelzi ki.
- A kameralencsék megnagyítják és eltorzítják a látómezőt. Az objektumok a képernyőn megváltozhatnak és pontatlanul jelenhetnek meg.
- (A következőkre vonatkozik: légrugózással rendelkező járművek: ) a tájékozódást segítő vonalak és a kék felületek pontossága csökken, ha a jármű meg van emelve/le van engedve Link►.
- Ügyeljen a figyelmeztetésekre ►.
- Az Infotainment-rendszer kijelzőjében a jármű hátsó részének az útja látható a kormánykerék bekormányzási helyzetétől függően. A jármű első része jobban kinyúlik a hátsó résszel ellentétben. Tartson elegendő távolságot az akadályhoz, hogy a külső tükörrel vagy a jármű hátuljával ne ütközzön neki az akadálynak.
Megjegyzés
- Ha a kijelzőben megjelenik a
/
/
jelkép és a megfelelő kijelzőterület kiszürkítve látható, akkor a külső tükrök elektromosan be lettek hajtva, illetve a vezetőajtó/utasoldali első ajtó/csomagtérfedél ki lett nyitva.
- Felismert utánfutó-vontatásnál nem történik hátul és oldalt* távolságfigyelmeztetés. Az első rész felügyelete aktív marad. Az optikai kijelzés átkapcsol az utánfutó vontatásos üzemre. A tolatókamera képe tájékozódási vonalak és kék felületek nélkül jelenik meg. Utólagosan felszerelt utánfutó vonóberendezésnél nem biztosítható, hogy a funkciók kikapcsolnak.
