A következőkre vonatkozik: parkolási segítség plusz rendszerrel/parkolási asszisztenssel szerelt járművek
-

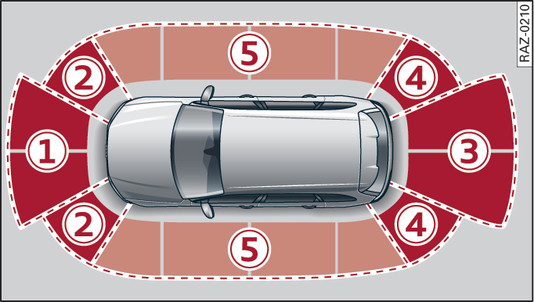

- 139. ábraElvi ábrázolás: az ultRAHang-érzékelők érzékelési tartománya
-

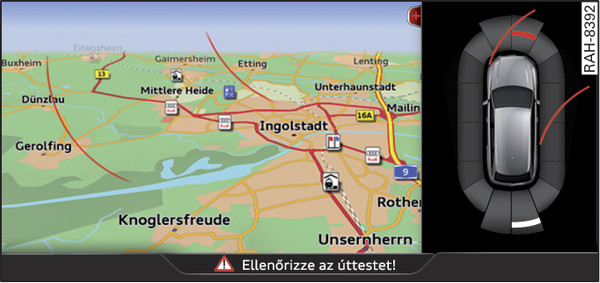

- 140. ábraInfotainment-rendszer: optikai távolságjelzés
A Parkolássegítő rendszer plus az akadályokra akusztikus és optikai jelzéssel figyelmeztetve segíti a beparkolást.
Az első és a hátsó lökhárítóban érzékelők találhatók. Ha ezek felismernek egy akadályt, akkor hangjelzéssel és optikai jelzéssel hívják fel arra a figyelmet.
Ügyeljen arra, hogy az érzékelőket nem szabad, hogy letakarják matricák, lerakódások vagy hasonlók, mivel ezek korlátozhatják a rendszer funkcióját. Megjegyzések a tisztításhoz Link►.
Az ábrázolási tartomány kezdete kb.:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Figyelmeztető hangjelzések
Minél jobban közeledik járművével egy felismert akadályhoz, annál rövidebb lesz a hangjelzések közötti időköz. Ha a távolság kb. 0,30 m alá csökken az első és a hátsó tartományban, folyamatos hangjelzés hallható. Ha a távolság az oldalsó tartományban* kb. 0,20 m alatt van, folyamatos hangjelzés szólal meg. Ne haladjon tovább előre, illetve hátra ►, ►.
Optikai figyelmeztetések
Az Infotainment kijelzőn megjelenő optikai figyelmeztetések a kritikus gépkocsitartomány felismerésében és egy akadálytól való távolság megbecslésében segítenek
. ábra140►.
A piros szegmensek az útjában lévő felismert akadályokat ábrázolják. A piros vonalak jelölik a bekormányzástól függően a várható utat. Egy fehér szegmens egy felismert akadályt jelez, ami a jármű útján kívül található. Minél közelebb kerül a járműve egy akadályhoz, annál közelebb tolódnak a szegmensek a járműhöz. Legkésőbb, ha kijelzi az utolsó előtti szegmenst, akkor eléri az ütközési tartományt. Az ütközési tartományban az akadályokat - a jármű útján kívülieket is - pirossal ábrázolja. Ne haladjon tovább előre, illetve hátra ►, ►!
Megjegyzés
- Az oldalsó tartományban* levő szegmenseket a rendszer a mellettük való elhaladáskor érzékeli és kiértékeli. Ha ki- és ismét bekapcsolja a gyújtást vagy kinyitja az ajtót vagy ha a jármű egy meghatározott ideig áll, akkor a környezet megváltozhatna. Ebben az esetben ez az oldalsó tartomány* mindaddig feketén szerepel, míg meg nem történik a tartomány felmérése és kiértékelése.
- Ha a távolság egy akadályhoz állandó marad, akkor a távolság-figyelmeztetés hangerőssége egy pár másodperc után lecsökken a némító kapcsolásig (nem vonatkozik a folyamatos hangjelzéses tartományra). Ha egy akadály közelebb kerül, mint a némító kapcsolás előtt, akkor újra megszólal a hang. Ha az akadály tovább távolodik, mint a némító kapcsolás előtt, akkor nem hallható hang. Ügyeljen a jármű környezetére, ha elindul.
- Felismert utánfutó-vontatásnál nem történik hátul és oldalt* távolságfigyelmeztetés. Az első rész felügyelete aktív marad. Az optikai kijelzés átkapcsol az utánfutó vontatásos üzemre. Utólagosan felszerelt utánfutó vonóberendezésnél nem biztosítható, hogy a funkciók kikapcsolnak.
