A következőkre vonatkozik: utánfutó vonóberendezéssel szerelt járművek
A vonóberendezés ki- és visszahajtását gondosan kell elvégezni.
-

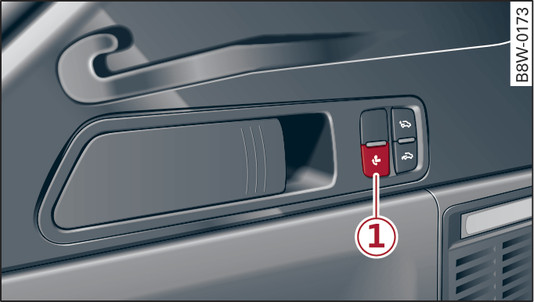

- 103. ábraRészlet a csomagtérben: gomb
-
- 104. ábraHátsó lökhárító: a vonóberendezés reteszelése és a csatlakozó nyitása
Az utánfutó vonóberendezés kihajtása
Zárja a parkolóféket.
Nyissa fel a csomagtérfedelet.
Nyomja meg a gombot -1-
. ábra103► röviden ►. A vonóberendezés ki van reteszelve és hajtsa le. A LED villog.
Hajtsa tovább az utánfutó vonóberendezést -2- kézzel a nyíl irányába a hallható és érezhető reteszelődéséig
. ábra104►.
A LED tartósan világít.
Húzza le az utánfutó csatlakoztatása előtt a porvédő sapkát -3- és helyezze el a járműben.
Csatlakoztassa az utánfutó vezetékét a csatlakozóaljzathoz -4-.
Ha egy utánfutó csatlakoztatva van a járművéhez, akkor akassza be az utánfutó biztosítókötelét a szembe -5-.
A gyújtás bekapcsolásakor a műszerfalbetét kijelzőjében nem szabad a
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést feliratnak megjelennie.
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést feliratnak megjelennie.Az utánfutó vonóberendezés visszahajtása
Kösse le az utánfutót és válassza szét a jármű és az utánfutó közötti elektromos csatlakozót ►.
Nyomja fel a porvédő sapkát -3-.
Nyomja meg a gombot -1- röviden. A vonóberendezés ki van reteszelve és hajtsa le. A LED villog.
Hajtsa tovább az utánfutó vonóberendezést kézzel ütközésig a lökhárító alatt a hallható és érezhető reteszelődéséig ►. A LED tartósan világít.
A gyújtás bekapcsolásakor a műszerfalbetét kijelzőjében nem szabad a
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést feliratnak megjelennie.
ellenőrző lámpának, valamint az Ellenőrizze az utánfutó vonóberendezést feliratnak megjelennie.
Haladó járműnél vagy becsukott csomagtérajtónál a gomb nem működik.
A LED jelentése a gombban
- Ha a LED villog, akkor az utánfutó vonóberendezés még nincs az üzemi vagy a nyugalmi állásban.
- Ha a LED világít, akkor az utánfutó vonóberendezés az üzemi vagy a nyugalmi állásban található.
- Ügyeljen arra, hogy se személyek, se állatok vagy tárgyak ne legyenek az utánfutó vonóberendezés kihajtási tartományában.
- Ha a LED villog vagy megjelenik a
ellenőrző lámpa a műszerfalbetét kijelzőjében, valamint az Ellenőrizze az utánfutó vonóberendezést felirat, akkor nem szabad üzembe helyezni az utánfutó vonóberendezést – balesetveszély! Ismételje meg a ki-/behajtást. Ha műszaki hiba áll fenn, akkor lépjen kapcsolatba egy szakszervizzel. Soha ne működtesse a gombot, ha csatlakoztatva van utánfutó vagy az utánfutó vonóberendezésen csomagtartó vagy egyéb felszereltségek találhatók – balesetveszély!
- Soha ne avatkozzon bele segédeszközökkel vagy szerszámokkal az utánfutó vonóberendezés ki- vagy behajtási folyamatába. Az utánfutó vonóberendezés ezáltal megsérülhet és azután már nem szavatolható a biztonságos használat.
- Soha ne működtesse a gombot terhelt utánfutó vonóberendezésnél.
VIGYÁZAT
Soha ne irányítsa a nagynyomású tisztítót közvetlenül az utánfutó vonóberendezés tömítésére vagy a csatlakozóra. A tömítés megsérülhet. Ezáltal a nedvesség behatolhat és rozsdásodások, valamint károk keletkezhetnek a rendszerben.
Megjegyzés
- A szem -5- az utánfutó vonóberendezésen kizárólag azért van, hogy rögzítse az utánfutó biztosítókötelét.
- Az utánfutó vonóberendezés billenőmechanikája kenőanyaggal van töltve. Ha hosszabb ideig nem használja vagy tartósan a billentés nélkül használja, akkor a kenőanyag különböző eloszlása miatt a billentés nehezen mehet vagy az utánfutó vonóberendezés nem billen le önműködően a kioldásakor. Segítségként azt javasoljuk, hogy az utánfutó vonóberendezés gömbfejét többször hajtsa ki és be, illetve oldja az utánfutó vonóberendezést felfelé és lefelé mozgatással (rángatás).
- Ha utánfutó nélkül közlekedik, akkor az utánfutó vonóberendezést be kell hajtani.
