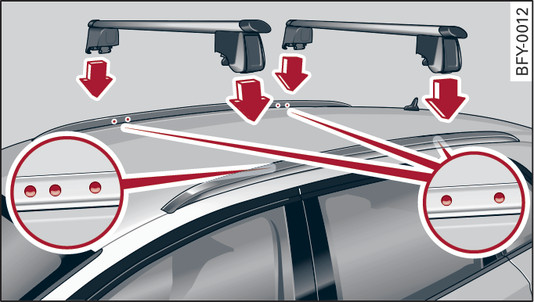

- 85. ábraTetőkeret: Rögzítési pontok
-

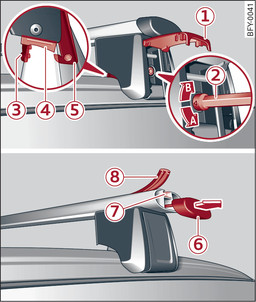

- 86. ábraTetőkeret: a tetőcsomagtartó felszerelése
Ha csomagot vagy más rakományt a tetőn kell szállítani, akkor a következőkre ügyeljen:
- Csak a járművéhez engedélyezett tetőcsomagtartót szabad használni. A tetőcsomagtartó a bázisa a teljes tetőcsomagtartó rendszernek. A csomagok és sporteszközök szállításához kiegészítő elemekre/tartórendszerekre van szükség. Az Audi tartozékprogram tetőcsomagtartójának és kiegészítő elemeinek a használatát javasoljuk.
- A tetőcsomagtartó felszerelésekor ügyeljen arra, hogy csak a tető jelölt helyein szabad felszerelni . ábra85►.
- Vegye figyelembe a járművének a megengedett tengelyterheléseit, a megengedett össztömegét és a megengedett tetőterhelését Link►. A tetőterhelés a tetőcsomagtartó rendszer, a kiegészítők és a rajta szállított tárgyak tömegének az összege. Azonban vegye figyelembe a használt csomagtartó rendszer megengedett terhelhetőségét.
A tetőcsomagtartó felszerelése
A következőkre vonatkozik: gyárilag tetőcsomagtartókkal kiszállított járművek
A tetőcsomagtartó készlet egy első és egy hátsó tetőcsomagtartóból, a takaróprofilból és a nyomatékkulcsból áll. A tetőkeret belső oldalán két-két furat található a hátsó tetőcsomagtartóhoz. Azért, hogy a felszerelés során elkerülje az első és a hátsó tetőcsomagtartó felcserélését, a bal első tetőkeret belső oldalán három, és a jobb oldalán két furat található
. ábra85►.
- Mielőtt felhelyezi a tetőcsomagtartót, hajtsa a fedelet -1- felfelé.
- Oldja a csavart a nyomatékkulccsal -2- a bal és jobb oldalon az -A- irányba az ellenállásig. Vegye figyelembe, hogy a nyíl a nyomatékkulcson és a csavaron pontosan szemben feküdjenek.
- Tisztítsa meg az alátétgumit -4- és a tetőkeretet a rögzítési pontok tartományában.
- Helyezze le a tetőcsomagtartót óvatosan a tetőkeret furatai fölé. Vegye figyelembe, hogy a matrica a jármű bal oldalán található és a rányomtatott nyíl a menetirányba mutat.
- Vezesse be a csapokat -3- a furatokba. A karomnak -5- ekkor bele kell kapaszkodnia a tetőkeret élébe. Ügyeljen arra, hogy az alátétgumi -4- pontosan felfeküdjön a tetőkereten.
- Húzza meg a csavart a nyomatékkulccsal a -B- nyíl irányába. Vegye figyelembe, hogy a nyíl a nyomatékkulcson és a csavaron pontosan szemben feküdjenek. A szükséges meghúzási nyomaték 6 Nm.
- Ismételje meg a lépéseket a tetőcsomagtartó többi rögzítési pontjánál is.
A kiegészítők felszerelése
A következőkre vonatkozik: gyárilag tetőcsomagtartókkal kiszállított járművek
- Ha kiegészítőket szeretne felszerelni a tetőcsomagtartóra, húzza le a fedelet -6-.
- Tolja a kiegészítőket a T-nútba -7-.
- Rögzítse a kiegészítőket a vele szállított szerelési útmutató segítségével.
- Zárja a fedelet -6-.
A takaróprofil bevezetése
A következőkre vonatkozik: gyárilag tetőcsomagtartókkal kiszállított járművek
- Miután felszerelte a kiegészítőket, zárja a T-nút nyitott helyeit -7- a takaróprofillal -8-.
- Ha nem akar használni kiegészítőket, akkor zárja le a teljes T-nútot -7- a takaróprofillal -8-.
- Vágja le adott esetben a takaróprofilt a szükséges hosszúságra.
FIGYELEM
- Ügyeljen a tetőcsomagtartó rendszer szerelési útmutatójában leírtakra. Ha a tetőcsomagtartó rendszert és a tetőn lévő rakományt nem helyesen rögzíti, akkor a járműről leoldódhatnak és ezzel balesetet okozhatnak.
- Ha tetőcsomagtartó rendszert használ, akkor megváltoznak a jármű menettulajdonságai a súlypont áthelyeződése, illetve a megnövekedett légellenállási felület miatt – balesetveszély! Ezért a vezetési stílusát és a sebességet a körülményeknek megfelelően válassza meg. Azt javasoljuk, hogy maximum 130 km/h sebességgel haladjon.
- A rakományt a tetőcsomagtartón egyenletesen ossza el és ne lépje túl a maximális szélességet, valamint a tetőterhelés megengedett össztömegét.
- Minden utazás előtt ellenőrizni kell tetőcsomagtartó összes csavarozását és kötését és adott esetben húzza utána és megfelelő távolságonként ismét ellenőrizze azokat. Ha ez nem történik meg, akkor az a tetőcsomagtartó vagy a kiegészítők kioldódásához, illetve elvesztéséhez vezethet – balesetveszély!
VIGYÁZAT
- Más tetőcsomagtartó rendszerek használata vagy a tetőcsomagtartók nem előírásszerű felszerelése miatt keletkezett károk esetén a garanciális igények nem érvényesíthetők. Ezért feltétlenül ügyeljen a tetőcsomagtartó rendszerhez mellékelt szerelési útmutatóban leírtakra.
- A sérülések elkerülése érdekében le kell venni a tetőcsomagtartót és az esetlegesen felszerelt kiegészítőket a mosóutcába behajtás előtt.
- Ügyeljen arra, hogy a felnyitott csomagtérfedél és a panoráma üvegtető* ne ütközzön neki a tetőn lévő rakománynak.
Környezetvédelmi tudnivalók
A megnövekedett légellenállás miatt a járműve szükségtelenül sok üzemanyagot fogyaszt. Ezért a használat után mindig vegye le a tetőcsomagtartót.
Megjegyzés
(A következőkre vonatkozik: gyárilag tetőcsomagtartókkal kiszállított járművek: ) a gyári tetőcsomagtartó tetőkeretre történő felszereléskor az ESC egy érzékelőn keresztül illesztésre kerül a lehetséges terhelés miatt megváltozott súlyponthoz.
