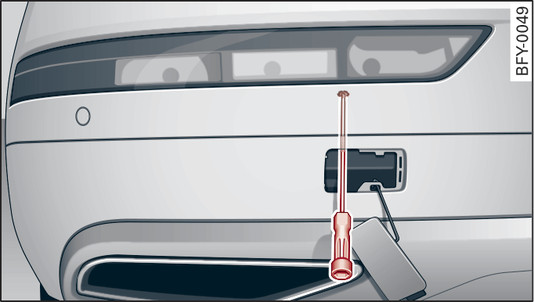

- Fig. 316 Feu arrière dans la partie gauche du pare-chocs : desserrage de la vis de fixation
-

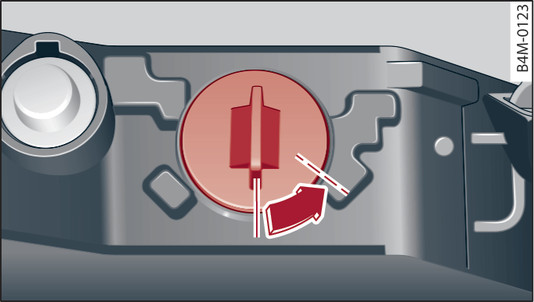

- Fig. 317 Vue partielle du feu arrière : dépose de l’ampoule
Dépose
Vérifiez quelle ampoule est défectueuse.
Coupez le contact et mettez l’éclairage hors circuit.
Retirez le tournevis et l’embout Torx démontable de l’outillage de bord lien►.
Pour retirer le capuchon du pare-chocs, appuyez sur le bord gauche du capuchon.
Desserrez la vis
fig. 316►.
Tirez le bloc d’éclairage du pare-chocs avec précaution ►. Pour faciliter le remplacement des ampoules, vous pouvez débrancher la fiche de câbles.
Tournez la douille d’ampoule avec l’ampoule défectueuse dans le sens contraire des aiguilles d’une montre pour la séparer de sa fixation
fig. 317►,
puis retirez-la du bloc d’éclairage.
Retirez l’ampoule de la douille d’ampoule ►.
Repose
Enfoncez l’ampoule neuve dans la douille ►.
Montez toutes les pièces démontées dans l’ordre inverse.
Contrôlez le fonctionnement.
