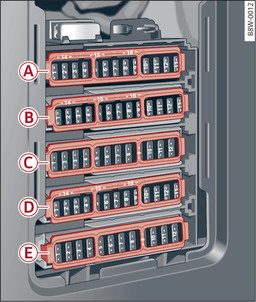

- Fig. 305 Plancher, côté conducteur (véhicules avec direction à gauche) : porte-fusibles avec étrier en plastique
-

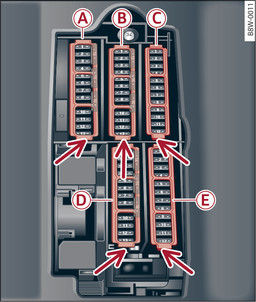

- Fig. 306 Plancher, côté passager avant (véhicules avec direction à droite) : porte-fusibles avec étrier en plastique
Porte-fusibles -A- (marron) | |
N° | Consommateurs |
2
|
Débitmètre d’air massique, distribution variable, pompe du radiateur d’air de suralimentation |
3
|
Volets de gaz d’échappement, injecteurs, entrée du radiateur, chauffage du carter-moteur |
4
|
Pompe à dépression, pompe à eau de chauffage, capteur de particules, capteur de biodiesel, volets de gaz d’échappement |
5 | Capteur de feux stop |
6 | Soupapes du moteur, distribution variable |
7
|
Sondes lambda, débitmètre d’air massique |
8
|
Pompe à eau, pompe haute pression, vanne de régulation haute pression, débitmètre d’air massique |
9
|
Pompe à eau de chauffage |
10
|
Capteur de pression d’huile, capteur de température d’huile |
11
|
Capteur de course d’embrayage, démarrage du moteur |
12
|
Soupapes de moteur |
13
|
Ventilateur du radiateur |
14
|
Injecteurs, calculateur du moteur |
15
|
Bobines d’allumage, sondes lambda |
16
|
Pompe à carburant |
Porte-fusibles -B- (rouge) | |
N° | Consommateurs |
1
|
Système d’alarme antivol |
2
|
Calculateur du moteur |
3
|
Appui lombaire |
4
|
Commande de passage des rapports (boîte automatique) |
5
|
Avertisseur sonore |
6
|
Frein de stationnement électromécanique |
7
|
Calculateur Gateway |
8
|
Éclairage intérieur (ciel de pavillon) |
9
|
Système d’appel d’urgence |
10
|
Calculateur d’airbag |
11
|
Contrôle électronique de la stabilisation (ESC) |
12
|
Prise de diagnostic, capteur de pluie/de lumière |
13
|
Climatiseur |
14
|
Calculateur de la porte avant droite |
15
|
Compresseur de climatiseur |
Porte-fusibles -C- (noir) | |
N° | Consommateurs |
1
|
Chauffage de sièges avant |
2
|
Essuie-glaces |
3
|
Électronique du phare gauche |
4
|
Toit en verre panoramique |
5
|
Calculateur de la porte avant gauche |
6
|
Prises de courant |
7
|
Calculateur de la porte arrière droite |
8
|
Transmission intégrale |
9
|
Électronique du phare droit |
10
|
Lave-glace/lave-phares |
11
|
Calculateur de la porte arrière gauche |
12
|
Chauffage stationnaire |
Porte-fusibles -D- (noir) | |
N° | Consommateurs |
1
|
Ventilation de siège, rétroviseurs, climatiseur, unité de commande arrière du climatiseur, dégivrage du pare-brise |
2
|
Gateway, climatiseur |
3
|
Actuateur de son/système d’échappement sonore |
4
|
Capteur de course d’embrayage |
5 | Démarrage du moteur |
7
|
Prise de recharge USB arrière |
8
|
Télécommande de porte de garage, stabilisateur actif de roulis électromécanique |
9
|
Adaptive cruise control |
10
|
Son extérieur, module de pédales |
11 | Caméra vidéo |
12 | Phare droit |
13
|
Phare gauche |
14
|
Clapet du refroidissement d’huile de boîte |
16
|
Prééquipement pour Rear Seat Entertainment |
Porte-fusibles -E- (rouge) | |
N° | Consommateurs |
1
|
Bobines d’allumage |
2
|
Soupapes de moteur |
6
|
Boîte de vitesses automatique |
7
|
Tableau de bord |
8
|
Climatiseur (soufflante) |
10
|
Direction dynamique |
11
|
Démarrage du moteur
|
