Valable pour les véhicules avec caméras périmétriques
-

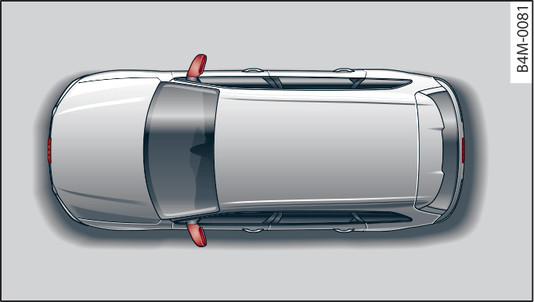

- Fig. 148 Emplacement de montage des caméras périmétriques
Les quatre caméras périmétriques sont intégrées dans la calandre, dans le hayon ainsi que dans les deux rétroviseurs extérieurs
fig. 148►.
Veillez à ce que les lentilles restent exemptes d’autocollants, de dépôts, etc. car ces derniers peuvent nuire au fonctionnement du système. Remarques concernant le nettoyage lien►.
Dans le mode périphérie, des coins noirs s’affichent autour du véhicule. Les objets se trouvant dans ces zones noires ne sont pas détectés car ils se situent en dehors du champ de vision des caméras.
- Veuillez tenir compte des avertissements ►.
- Pour des raisons de sécurité, n’utilisez plus le système si la position ou l’angle de montage d’une caméra a été modifié, par ex. suite à un accident. Faites contrôler le système par un atelier spécialisé.
- Sachez que la représentation à l’écran est faussée si les boîtiers des rétroviseurs extérieurs ont été déréglés manuellement.
- Utilisez les vues faisant appel à la caméra située à l’arrière du véhicule uniquement lorsque le hayon est complètement fermé. Assurez-vous que les accessoires montés à l’arrière du véhicule ne restreignent pas le champ de vision de la caméra de recul.
- La vue périphérique du véhicule est générée à partir des images des caméras. Le système projette à l’écran une représentation de votre véhicule. Les objets et obstacles situés au-dessus des caméras ne sont pas affichés.
- Les lentilles des caméras grossissent et déforment le champ visuel. Les contours des objets affichés à l’écran sont imprécis et déformés.
- (Valable pour les véhicules avec suspension pneumatique : ) les lignes d’orientation et les surfaces bleues sont quelque peu inexactes lorsque le véhicule est soulevé/abaissé lien►.
- Veuillez tenir compte des avertissements ►.
- Le trajet de la partie arrière du véhicule est affiché à l’écran du système d’infodivertissement en fonction du braquage du volant. L’avant du véhicule se déporte plus que l’arrière du véhicule. Prévoyez une distance suffisante par rapport à un obstacle pour éviter toute collision avec le rétroviseur extérieur ou avec une aile du véhicule.
Nota
- Si le symbole
/
/
s’affiche à l’écran et que la zone d’affichage correspondante est grisée cela signifie que les rétroviseurs extérieurs ont été rabattus électriquement ou que la porte du conducteur/la porte du passager avant/le hayon a été ouvert(e).
- L’avertisseur de distance ne signale plus la présence d’un obstacle à l’arrière ni sur les côtés* lorsque la présence d’une remorque a été détectée. Le système d’aide au stationnement avant reste cependant activé. L’affichage à l’écran passe en mode remorque. L’image de la caméra de recul à l’écran ne comporte pas de lignes d’orientation ni de surfaces bleues. La désactivation de ces fonctions ne peut pas être garantie si le dispositif d’attelage est de deuxième monte.
