Valable pour les véhicules avec caméra de recul
-

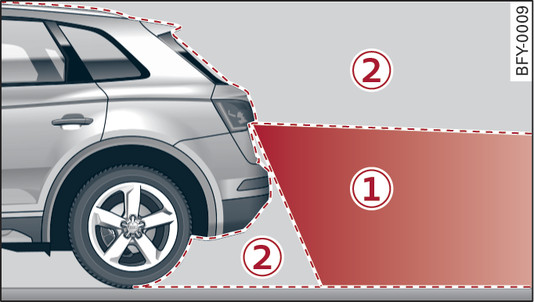

- Fig. 143 Zone du champ de vision -1- et zone en dehors du champ de vision -2- de la caméra de recul
-

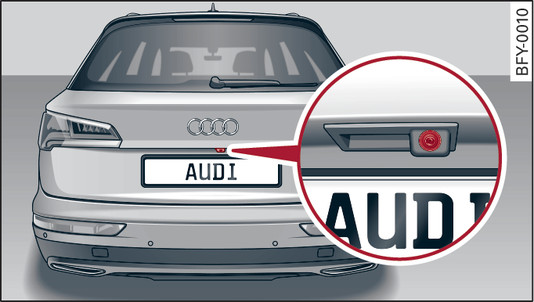

- Fig. 144 Hayon : emplacement de montage de la caméra de recul
La caméra de recul se trouve au-dessus de la plaque minéralogique arrière. Veillez à ce que la lentille de la caméra de recul
fig. 144► reste exempte d’autocollants, de dépôts, etc. car ces derniers peuvent nuire au fonctionnement de la caméra de recul. Remarques concernant le nettoyage lien►.
Le champ de vision de la caméra de recul correspond à la zone -1-
fig. 143►.
Seule cette zone est affichée à l’écran du combiné d’instruments. Les objets qui se trouvent dans la zone -2- ne sont pas affichés.
- Veuillez tenir compte des avertissements ►.
- Pour des raisons de sécurité, n’utilisez plus le système si la position et l’angle de montage de la caméra ont été modifiés, par ex. suite à un accident. Faites contrôler le système par un atelier spécialisé.
- N’utilisez la caméra de recul que si elle retransmet une image claire et de bonne qualité. La qualité de l’image peut être altérée par la lumière en contre-jour, de la saleté sur la lentille ou par un défaut.
- Utilisez la caméra de recul uniquement lorsque le hayon est complètement fermé. Assurez-vous que les accessoires montés à l’arrière du véhicule ne restreignent pas le champ de vision de la caméra de recul.
- La lentille de la caméra grossit et déforme le champ visuel. Les contours des objets affichés à l’écran sont imprécis et déformés.
- Dans certaines situations, les objets ou personnes apparaissent plus proches ou plus éloignés à l’écran :
- Les objets qui ne touchent pas le sol, par ex. le pare-chocs d’un véhicule en stationnement, un dispositif d’attelage ou l’arrière d’un camion. Dans ce cas, n’utilisez pas les lignes d’orientation.
- Lorsque vous passez, d’un plan horizontal à une montée ou à une descente.
- Lorsque vous vous dirigez vers des objets saillants.
- Lorsque le véhicule est trop chargé à l’arrière.
- (Valable pour les véhicules avec suspension pneumatique : ) les lignes d’orientation et les surfaces bleues sont quelque peu inexactes lorsque le véhicule est soulevé/abaissé lien►.
- Veuillez tenir compte des avertissements ►.
- Les lignes d’orientation oranges à l’écran du système d’infodivertissement indiquent la trajectoire de la partie arrière du véhicule en fonction de l’angle de braquage du volant. L’avant du véhicule se déporte plus que l’arrière du véhicule. Prévoyez une distance suffisante par rapport à un obstacle pour éviter toute collision avec le rétroviseur extérieur ou avec une aile du véhicule.
Nota
L’avertisseur de distance ne signale plus la présence d’un obstacle à l’arrière ni sur les côtés* lorsque la présence d’une remorque a été détectée. Le système d’aide au stationnement avant reste cependant activé. L’affichage à l’écran passe en mode remorque. L’image de la caméra de recul à l’écran ne comporte pas de lignes d’orientation ni de surfaces bleues. La désactivation de ces fonctions ne peut pas être garantie si le dispositif d’attelage est de deuxième monte.
