Valable pour les véhicules avec dispositif d’attelage
Procédez avec précaution lorsque vous basculez le dispositif d’attelage vers l’intérieur/l’extérieur.
-

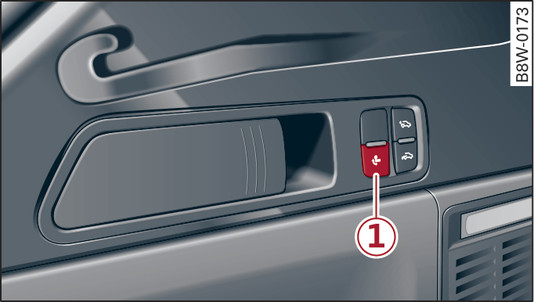

- Fig. 103 Vue partielle du coffre à bagages : touche
-
- Fig. 104 Pare-chocs arrière : enclenchement du dispositif d’attelage et ouverture de la prise de courant
Basculement du dispositif d’attelage vers l’extérieur
Serrez le frein de stationnement.
Ouvrez le hayon.
Pressez brièvement la touche -1-
fig. 103► ►. Le dispositif d’attelage est déverrouillé et bascule vers le bas. La LED clignote.
Basculez le dispositif d’attelage -2- manuellement dans le sens de la flèche jusqu’à ce qu’il s’enclenche de manière audible et perceptible
fig. 104►.
La LED est allumée en permanence.
Avant d’atteler une remorque, retirez le capuchon antipoussière -3- et rangez-le dans le véhicule.
Raccordez le câble de la remorque à la prise -4-.
Si vous attelez une remorque à votre véhicule, accrochez le câble de rupture de la remorque à l’œillet -5-.
Lorsque vous mettez le contact, le témoin
ainsi que le message Veuillez contrôler le dispositif d’attelage ne doivent pas apparaître à l’écran du combiné d’instruments.
ainsi que le message Veuillez contrôler le dispositif d’attelage ne doivent pas apparaître à l’écran du combiné d’instruments.Basculement du dispositif d’attelage vers l’intérieur
Décrochez la remorque et débrancher le connecteur électrique situé entre le véhicule et la remorque ►.
Remettez le capuchon antipoussière -3- en place.
Pressez brièvement la touche -1-. Le dispositif d’attelage est déverrouillé et bascule vers le bas. La LED clignote.
Basculez le dispositif d’attelage manuellement jusqu’en butée sous le pare-chocs jusqu’à ce qu’il s’enclenche de manière audible et perceptible ►. La LED est allumée en permanence.
Lorsque vous mettez le contact, le témoin
ainsi que le message Veuillez contrôler le dispositif d’attelage ne doivent pas apparaître à l’écran du combiné d’instruments.
ainsi que le message Veuillez contrôler le dispositif d’attelage ne doivent pas apparaître à l’écran du combiné d’instruments.
La touche est hors fonction lorsque le véhicule roule ou lorsque le hayon est fermé.
Signification de la LED intégrée dans la touche
- Si la LED clignote, cela signifie que le dispositif d’attelage ne se trouve pas encore en position de service ou en position de repos.
- Si la LED est allumée, cela signifie que le dispositif d’attelage se trouve en position de service ou en position de repos.
- Assurez-vous que des personnes, des animaux ou des objets ne se trouvent pas dans la zone de basculement du dispositif d’attelage.
- Lorsque la LED clignote ou lorsque le témoin
ainsi que le message Veuillez contrôler le dispositif d’attelage apparaissent à l’écran du combiné d’instruments, n’utilisez en aucun cas le dispositif d’attelage - risque d’accident ! Répétez l’opération de basculement. En cas de problème d’ordre technique, veuillez contacter un atelier spécialisé. N’appuyez jamais sur la touche lorsqu’une remorque est attelée ou lorsqu’un porte-bagages ou d’autres pièces rapportées sont montées sur le dispositif d’attelage - risque d’accident !
- N’intervenez jamais dans le processus de basculement du dispositif d’attelage avec des auxiliaires ou des outils. Le dispositif d’attelage pourrait être endommagé et son utilisation en toute sécurité ne serait plus garantie.
- N’appuyez en aucun cas sur la touche lorsque le dispositif d’attelage est soumis à une charge.
ATTENTION
N’orientez pas un nettoyeur haute pression directement sur le joint du dispositif d’attelage ou sur la prise de courant. Le joint pourrait être endommagé et de l’humidité pourrait pénétrer puis entraîner des dommages dûs à la rouille et endommager le dispositif d’attelage.
Nota
- L’œillet -5- du dispositif d’attelage est exclusivement prévu pour la fixation du câble de rupture de la remorque.
- Le mécanisme de basculement du dispositif d’attelage est rempli de lubrifiant. En cas de non utilisation ou d’utilisation prolongée sans mouvement de bascule, il se peut que l’opération de bascule soit plus difficile ou que le dispositif d’attelage ne bascule pas automatiquement vers le bas lors du déclenchement en raison d’une mauvaise répartition du lubrifiant. Pour remédier à ce problème, nous vous recommandons de basculer plusieurs fois le dispositif d’attelage vers l’extérieur et l’intérieur ou de le bouger (mouvements de haut en bas).
- Pour rouler sans remorque, basculez le dispositif d’attelage vers l’intérieur.
