Palaneen sulakkeen tunnistaa poikki sulaneesta metallilangasta.
-
- Kuva 303 Kuljettajan jalkatila (vasemmalta ohjattava auto): jalkatuki -A-, etumatkustajan jalkatila (oikealta ohjattava auto): peitekansi -B-
-

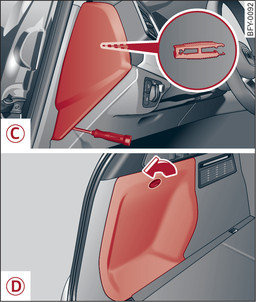

- Kuva 304Kojelaudassa kuljettajan puolella (vasemmalta/oikealta ohjattava auto): peitekansi -C-, tavaratila vasemmalla: peitekansi -D-
Sulakkeet sijaitsevat jalkatilassa jalkatuen alla (vasemmalta ohjattava auto) -A- tai peitekannen takana (oikealta ohjattava auto) -B-. Muut sulakkeet sijaitsevat kojelaudan päädyssä (kuljettajan puolella) -C- ja vasemman peitekannen alla tavaratilassa -D-.
Katkaise virta ja kytke kaikki sähkölaitteet pois toiminnasta.
Etsi seuraavien taulukoiden avulla, mikä sulake kuuluu millekin sähkölaitteelle.
Ota ruuvitaltta ja torx-kärki auton työkalujen joukosta linkki►.
Poista jalkatuki tai kyseinen peitekansi.
Poista värikäs muovikiinnike tarvittaessa vetämällä se ulos sulakerasiasta
Kuva ►.
Sen jälkeen muovikiinnike voidaan hävittää.
Ota pihdit peitekannen -C- takaa.
Vedä sulake pihdeillä ulos.
Vaihda palaneen sulakkeen tilalle aina samanarvoinen sulake.
Kiinnitä jalkatuki tai peitekansi takaisin.
Sulakkeiden värit
Väri
|
Virran voimakkuus ampeereina |
Musta
|
1 |
Violetti/liila
|
3
|
|
Vaaleanruskea
|
5 |
Ruskea
|
7,5
|
|
Punainen
|
10 |
Sininen
|
15
|
|
Keltainen
|
20 |
Valkoinen tai kirkas
|
25
|
|
Vihreä
|
30 |
Oranssi
|
40 |
HUOMIO
Älä korjaa sulakkeita äläkä korvaa palanutta sulaketta ampeeriluvultaan suuremmalla. Sähkölaitteisiin voi tulla vaurioita – tulipalon vaara!
VAROITUS
Jos uusikin sulake palaa lyhyen ajan sisällä, sähköjärjestelmä täytyy tarkastuttaa mahdollisimman pian ammattikorjaamolla.
Huomautus
- Tyhjät sulakepaikat eivät sisälly seuraaviin taulukoihin.
- Jotkin seuraavissa taulukoissa esiintyvistä varusteista kuuluvat vain tiettyihin malliversioihin tai ovat lisävarusteita.
