Koskee: autoja joissa ympäristöä tarkkailevat kamerat
-

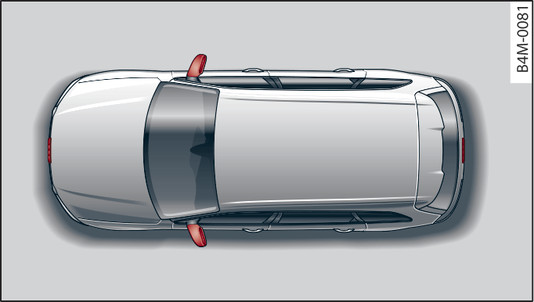

- Kuva 148Ympäristöä tarkkailevien kameroiden sijaintipaikat
Auton ympäristöä tarkkailevat neljä kameraa sijaitsevat jäähdytinsäleikössä, tavaratilankannessa sekä molemmissa ulkopeileissä
Kuva 148►.
Varmista, etteivät linssit ole (esim. lian) peitossa, koska se voi heikentää järjestelmän toimintaa. Puhdistusohjeita linkki►.
Ympäristö-tilassa auton ääriviivojen vierellä näkyvät mustat kulmat. Näillä alueilla olevat esineet ovat kameran näkökentän ulkopuolella eikä niitä havaita.
- Ota huomioon varoitukset ►.
- Järjestelmää ei turvallisuussyistä saa käyttää, jos kameran sijainti tai asento on muuttunut esim. onnettomuuden vuoksi. Tarkastuta se ammattikorjaamolla.
- Huomaa, että näyttöruudun kuva on vääristynyt, jos ulkopeilin kotelo on väännetty käsin väärään asentoon.
- Käytä näkymiä, jotka hyödyntävät auton perässä sijaitsevaa kameraa, vain tavaratilankannen ollessa täysin kiinni. Varmista, etteivät taakse asennetut esineet rajoita peruutuskameran näkökenttää.
- Näkymä auton ympäristöstä muodostuu kameran ottamista kuvista. Auton kuva tulee esiin suoraan järjestelmästä. Kameroiden yläpuolella olevat esineet ja esteet eivät näy näyttöruudulla.
- Kameroiden linssit suurentavat ja vääristävät näkökenttää. Siksi kohteet näkyvät kuvaruudulla vääristyneinä ja epätarkkoina.
- (Koskee: autoja joissa ilmajousitus: ) Kohdistuslinjojen ja sinisten pintojen tarkkuus heikkenee, jos auto on nostettuna/laskettuna linkki►.
- Ota huomioon varoitukset ►.
- Infotainment-järjestelmän kuvaruutu esittää auton perän kulkusuuntaa ohjauspyörän asentoa vastaavasti. Auton etuosa kääntyy sivulle takaosaa voimakkaammin. Säilytä riittävä etäisyys esteeseen, jotta ulkopeili tai auton perä ei osuisi siihen.
Huomautus
- Jos näyttöruutuun ilmestyy symboli
/
/
ja vastaava näyttöalue näkyy harmaana, ulkopeilit on taitettu sähköisesti koria vasten tai kuljettajan ovi/etumatkustajan ovi/tavaratilankansi on avattu.
- Etäisyysvaroitusta ei tule takaa tai sivusta*, jos perävaunukäyttö tunnistetaan. Auton etupuolen valvonta pysyy aktiivisena. Optinen näyttö kytkeytyy perävaunukäytölle. Peruutuskameran kuva näkyy ilman kohdistuslinjoja ja sinisiä alueita. Jälkiasennetun vetokoukun yhteydessä ei ole varmaa, kytkeytyvätkö toiminnot pois päältä.
