Koskee: autoja joissa pysäköintitutka plus (akustinen ja optinen pysäköintijärjestelmä edessä ja takana)/pysäköintiavustin
-

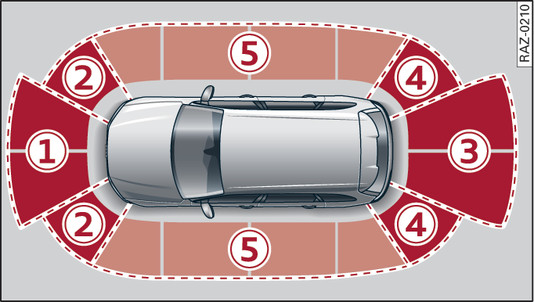

- Kuva 139Ohjeellinen kuva: ultraäänitunnistimien tarkkailemat alueet
-
- Kuva 140Infotainment: optinen etäisyysnäyttö
Pysäköintitutka plus varoittaa paikoituksen aikana esteistä merkkiäänien ja näyttöjen avulla.
Etu- ja takapuskurissa on tunnistimia. Kun ne havaitsevat esteen, kuljettaja saa ilmoituksen äänimerkkien ja optisen näytön välityksellä.
Varmista, että tunnistimia ei peitetä tarroilla tms., koska ne voivat heikentää järjestelmän toimintaa. Puhdistusohjeita linkki►.
Näyttöalue alkaa noin etäisyydestä:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Akustiset varoitukset (äänimerkit)
Merkkiäänien väli on sitä lyhyempi, mitä lähemmäksi auto tulee tunnistettua estettä. Yhtenäinen merkkiääni kuuluu, kun este on alle n. 0,30 m:n päässä etu- tai takapuskurista. Esteen ollessa auton sivulla* merkkiääni kuuluu yhtenäisenä, kun etäisyys on alle n. 0,20 m. Älä aja enää pidemmälle eteen- tai taaksepäin ►, ►.
Optiset varoitukset (näytöt)
Infotainment-näyttöruudun optisten varoitusten tarkoituksena on auttaa havaitsemaan auton kriittinen alue ja arvioimaan etäisyys esteeseen
Kuva 140►.
Punaiset segmentit edustavat havaittuja esteitä liikkumisreitillä. Punaiset linjat näyttävät etupyörien kääntökulman perusteella odotettavissa olevan liikkumisreitin. Valkoinen segmentti kertoo havaitusta esteestä, joka on auton liikkumisreitin ulkopuolella. Segmentit siirtyvät sitä lähemmäksi autoa, mitä lähemmäksi estettä tullaan. Viimeistään kun toiseksi viimeinen segmentti näkyy, on törmäysalue saavutettu. Törmäysalueella esteet - myös liikkumisreitin ulkopuolella - näkyvät punaisina. Älä aja enää pidemmälle eteen- tai taaksepäin ►, ►!
Huomautus
- Segmentit auton sivulla* havaitaan ja analysoidaan niiden ohi ajettaessa. Kun virta katkaistaan ja taas kytketään tai ovi avataan tai auto on seissyt jonkin aikaa, ympäristö on saattanut muuttua. Siinä tapauksessa alue auton sivulla* näkyy mustana, kunnes alue on havaittu ja analysoitu.
- Kun etäisyys esteeseen pysyy ennallaan, etäisyysvaroituksen äänenvoimakkuus heikkenee muutaman sekunnin kuluttua kunnes mykistyy kokonaan (ei koske jatkuvan äänen aluetta). Jos välimatka esteeseen muuttuu pienemmäksi kuin ennen mykistystä, ääni kuuluu uudestaan. Jos välimatka esteeseen on suurempi kuin ennen mykistystä, merkkiääntä ei kuulu. Tarkkaile auton ympäristöä liikkeelle lähdettäessä.
- Etäisyysvaroitusta ei tule takaa tai sivusta*, jos perävaunukäyttö tunnistetaan. Auton etupuolen valvonta pysyy aktiivisena. Optinen näyttö kytkeytyy perävaunukäytölle. Jälkiasennetun vetokoukun yhteydessä ei ole varmaa, kytkeytyvätkö toiminnot pois päältä.
